Controlador Programable
ESP32_ pagina 2
.
Capacidades Técnicas
Procesador: ESP32-WROOM-32, con dos núcleos CPU ajustables de 80 a 240 MHz.
Conectividad: Wi-Fi y Bluetooth integrado, con un alcance efectivo de conexión de 3 a 5 metros.
Entradas y Salidas: 10 entradas digitales, 9 salidas digitales, 3 entradas analógicas, y 2 salidas analógicas.
Programación: Utiliza el lenguaje C, permitiendo la adaptación y personalización de los programas según las necesidades específicas.
Aplicaciones
Diseñado para maximizar la eficiencia en ambientes controlados, es ideal para la gestión de Criaderos, Invernaderos por ejemplo, donde es crucial el control preciso de elementos como ventilación, iluminación, y niveles de CO2. Los usuarios pueden programar el inicio y duración de operaciones para ventiladores, sistemas de calefacción, refrigeración y otros dispositivos, mediante interfaces simples y efectivas.

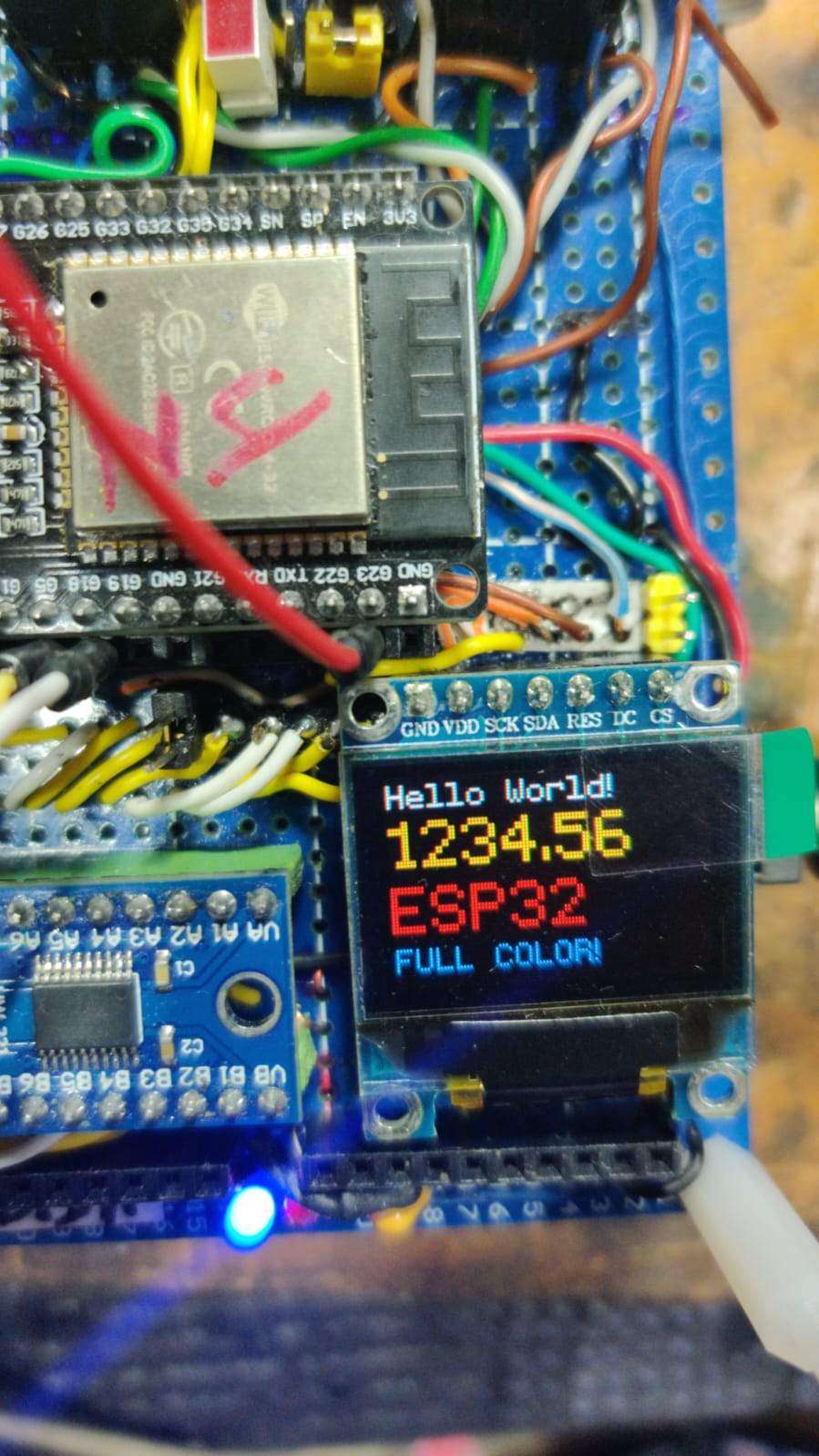

Fig:4
En la Fig:4 podemos observar la Pantalla OLED
de .9 pulgadas, conectada y funcionando en la tarjeta principal a través de la interfaz I2C.
Fig:5
En la Fig:5 podemos observar la Pantalla LCD de 2.8 pulgadas, conectada y funcionando en la tarjeta principal a través de la interfaz SPI.
Integración y Flexibilidad
El uso del software OPEN PLC permite integrar el controlador ESP32 con otros sistemas y módulos fácilmente, proporcionando una plataforma robusta y escalable para futuras expansiones y mejoras.
Esto lo convierte en una solución ideal tanto para entusiastas del bricolaje como para aplicaciones industriales serias.
El ESP32 no solo es una elección económica, sino también una potente herramienta de desarrollo que ofrece grandes posibilidades para innovadores y técnicos alrededor del mundo.

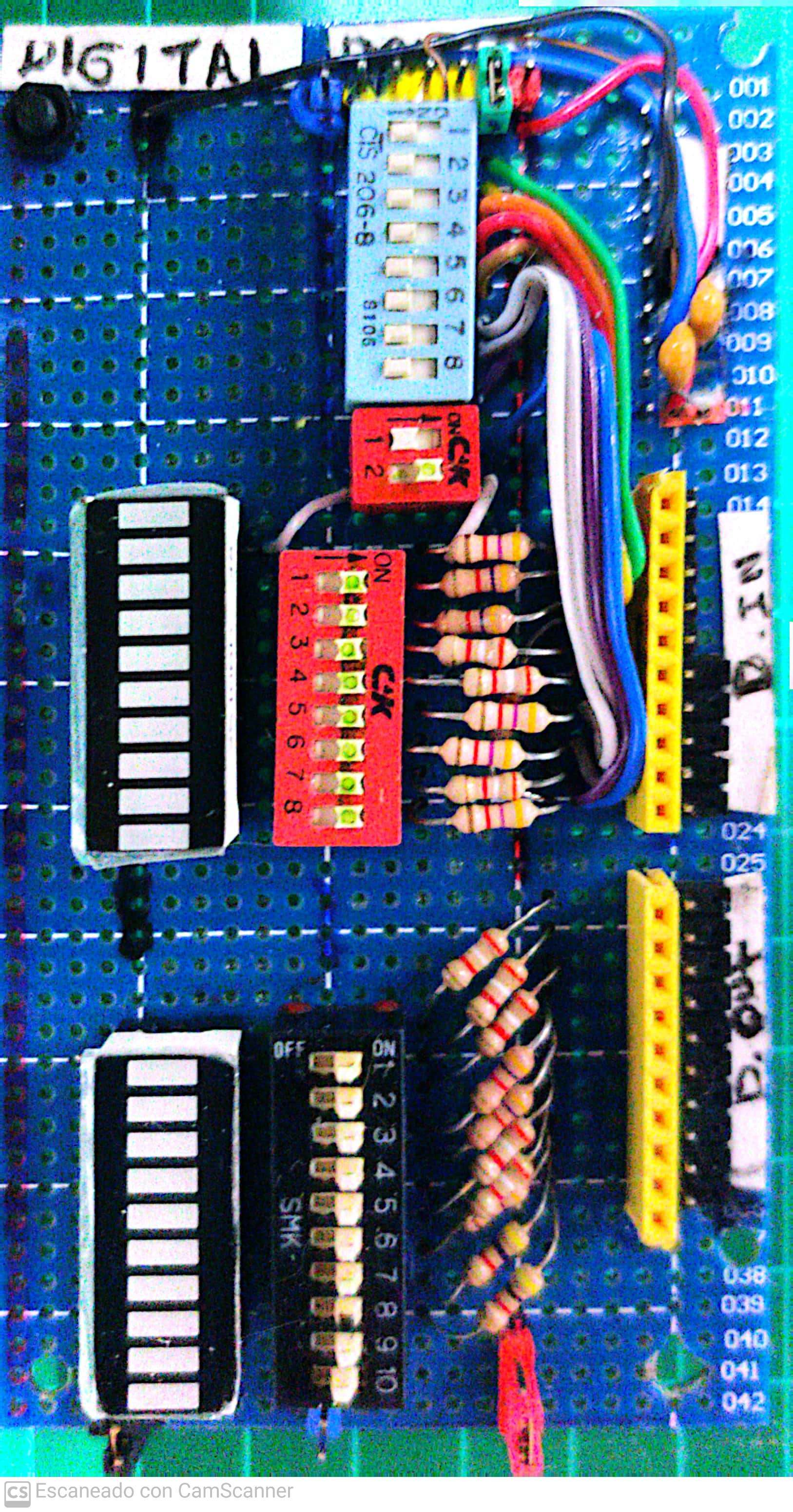

Fig:6
En la Fig:6 podemos observar la Tarjeta de extensión de Entrada y Salidas Digitales, además cuenta con un Led e interruptores de Control para cada pin de entrada y salida.

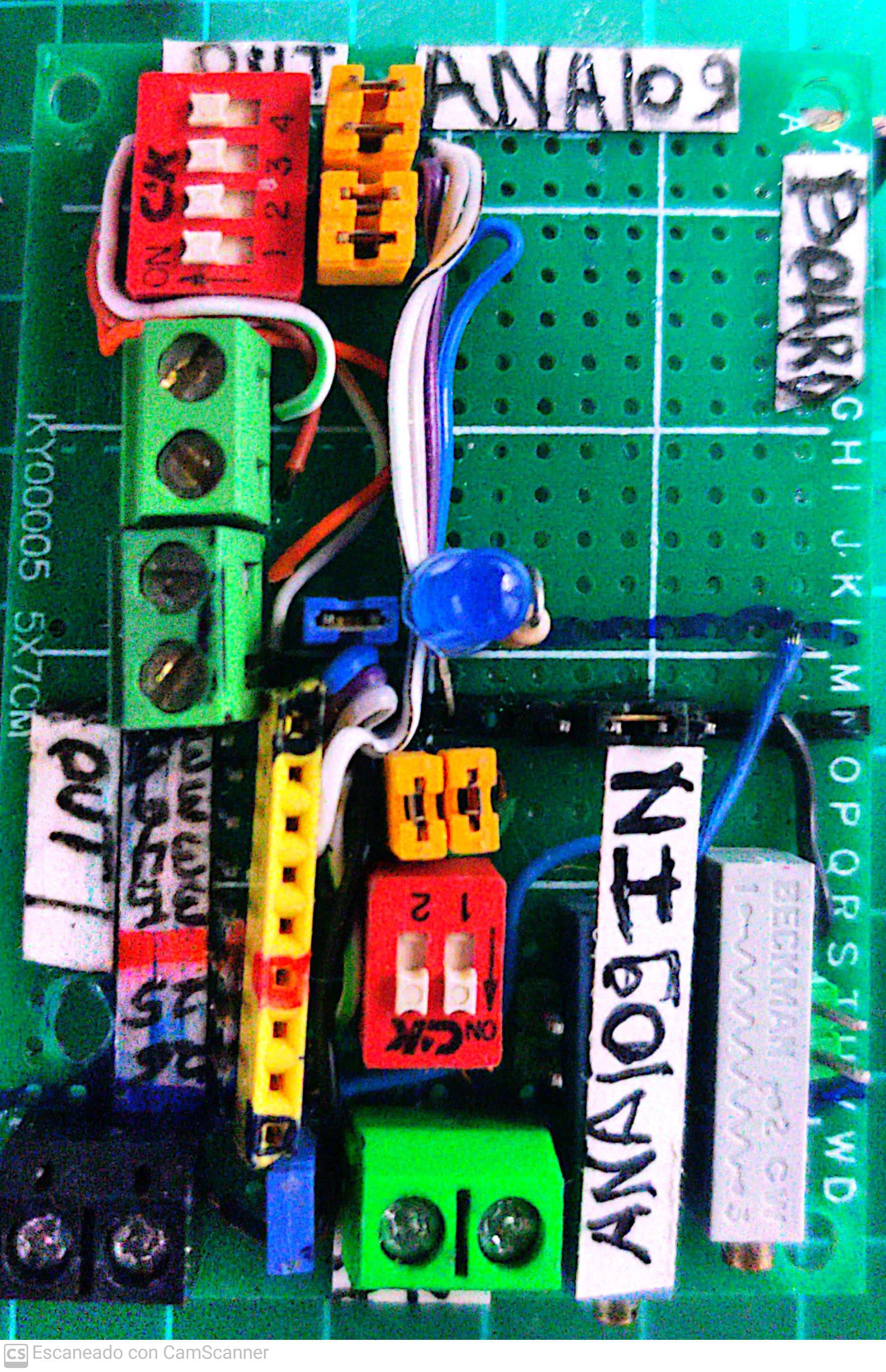

Fig:7
En la Fig:7 podemos observar la tarjeta de extension de Entrada y Salidas Analógicas.
