En esta hoja podemos observar:

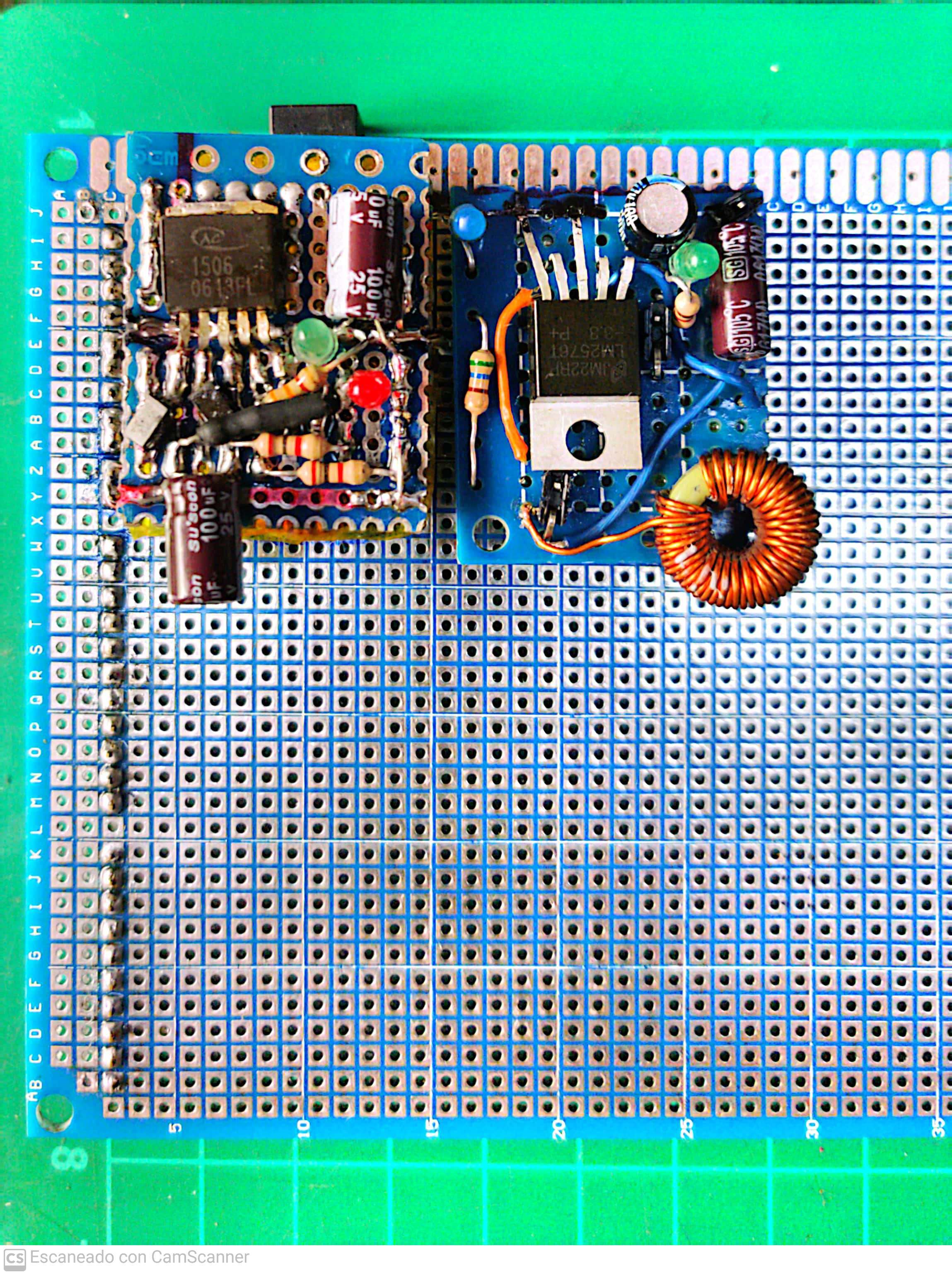

En la figura 7 el circuito de fuente de poder, montado en una tarjeta de prototipo.

Cada parte que entrega o recibe  voltaje tiene un diodo led, que me

indica cuando iluminan, que estan correctos los voltajes que deben estar ahi.

Una seccion tiene un diodo led rojo, que me indica que ahi existe un voltaje de  entrada de 9 a 20 voltios. El led verde  iluminado me representa un voltaje  de 5 voltios y el led azul me representa un voltaje correcto de 3.3 voltios.

.

Fig:8

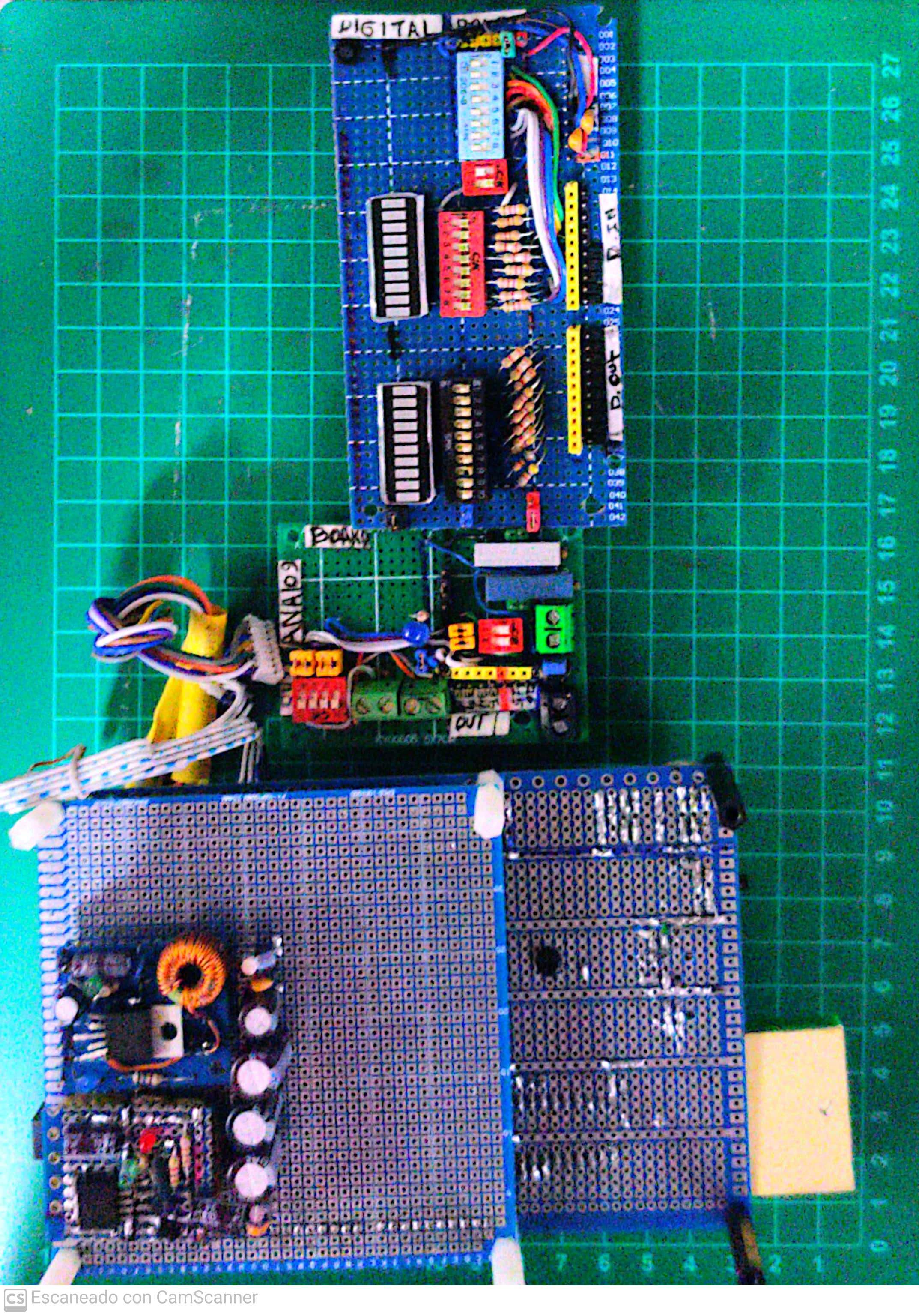

En la Fig:8 podemos observar las tarjetas extras que componen el Controlador Programable ESP32.

-Primero observamos la fuente de poder en vista superior y inferior (la de soldadura) en placa de prototipo.



-Luego observamos la Tarjeta de Entrada y Salidas Analógicas.

-Y la siguiente tarjeta es la de Control y Visualización de Entradas Digitales, y Salidas Digitales, ambas con sus leds e interruptores.



Fig:9

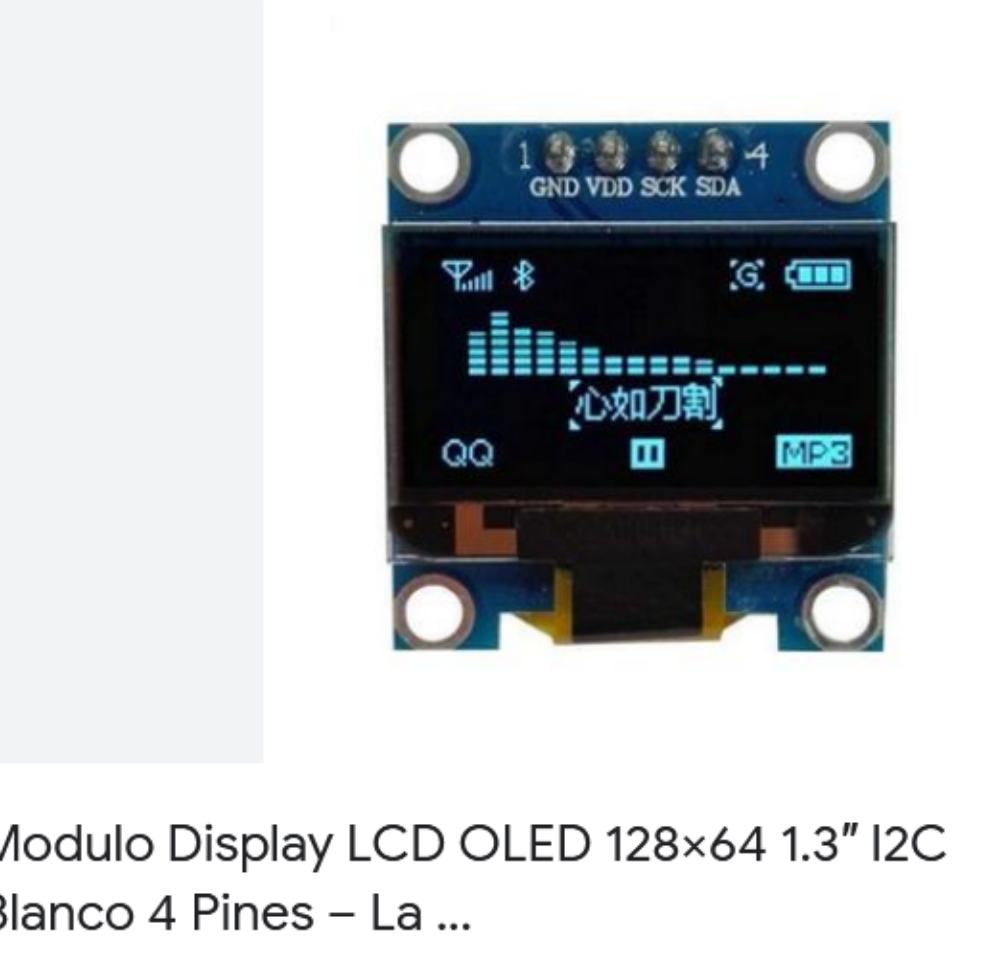

En  la figura 9 podemos observar una

Pantalla OLED

de 0.9 pulgadas que cuenta con una interface de conexion I2C, que se conecta al puerto del salida de la

placa principal del controlador, donde se podran observar datos de funcionamiento.





Fig:10

En  la figura 10 podemos observar una

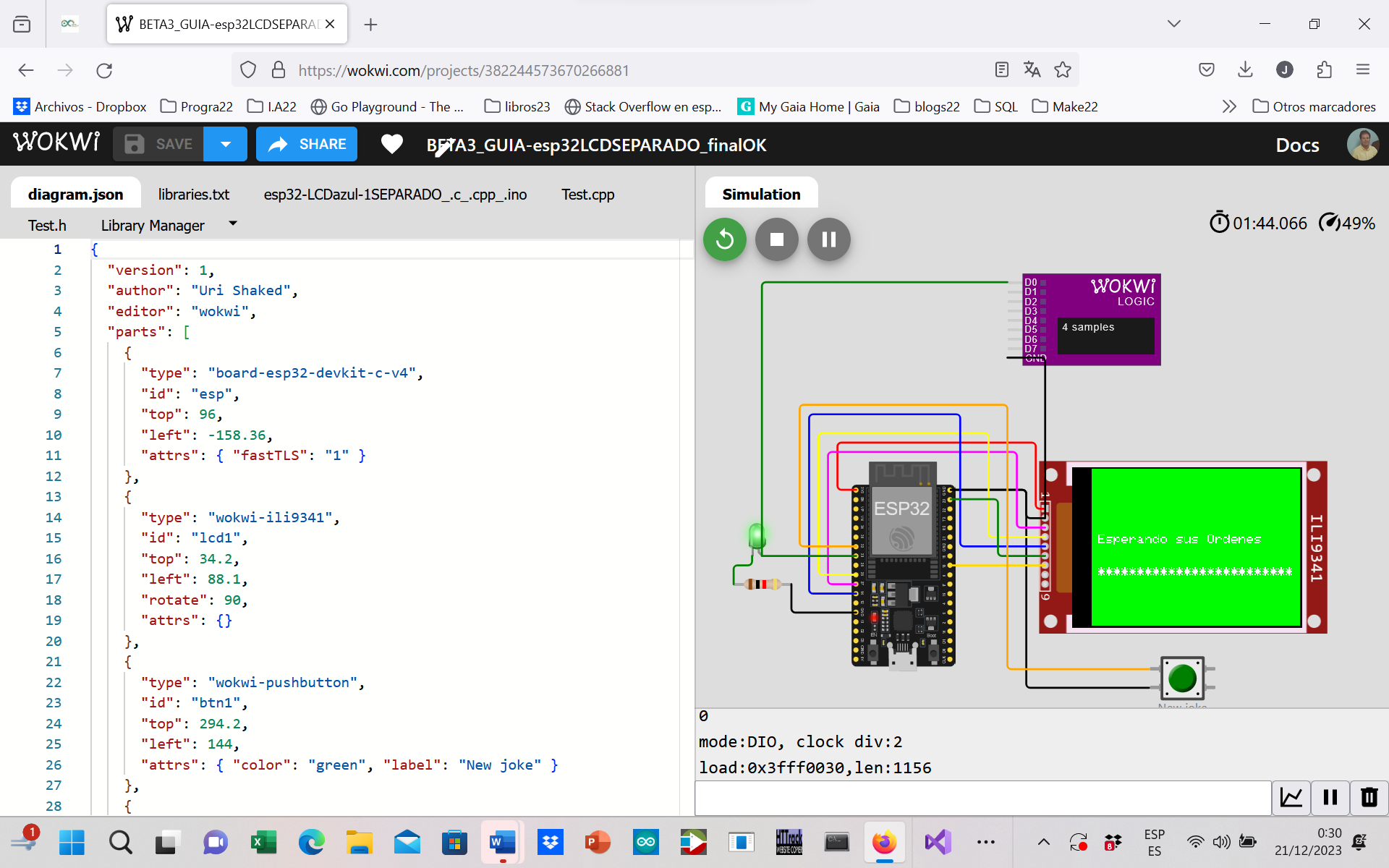

Pantalla LCD SPI

de 2.8  pulgadas, en la que su  interface de conexion,  se conecta al puerto del salida de la

placa principal del controlador, donde se podran observar datos de funcionamiento y

programación.
