El supresor TROEN fotografiado es un dispositivo de una sola toma destinado a conectarse entre el tomacorriente y el equipo. Su empaque declara:

• Tensión nominal: 125 V.
• Corriente de carga: 15 A.
• Capacidad de carga: 1875 W.
• Frecuencia nominal: 60 Hz.
• Protección declarada: 180 J.
• Entrada: NEMA 5-15P.
• Salida: NEMA 5-15R.

Es importante interpretar correctamente estos datos:

• Los 15 A y 1875 W indican la carga máxima declarada que puede alimentar el producto; no son la corriente de pico que soporta el MOV.
• Los 180 J corresponden a la protección declarada del supresor completo. No deben atribuirse automáticamente a cada disco interno.
• El voltaje de 125 V describe la aplicación nominal del producto; no revela por sí solo el código ni el voltaje de varistor de sus componentes internos.

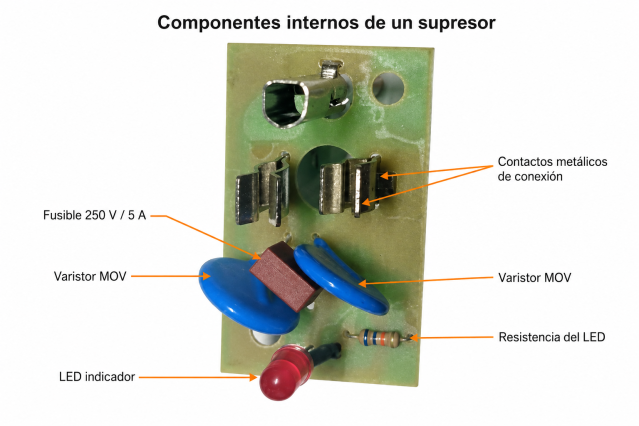

En el interior se observan dos varistores MOV de disco, un componente fusible marcado 250 V / 5 A, un LED indicador con su resistencia y los contactos metálicos de conexión.

Aunque los MOV pueden reconocerse por su forma y ubicación, sus códigos no son legibles en la fotografía. Por esta razón, no debe atribuirse a cada uno un voltaje, una corriente o una capacidad de energía específicos.

Este caso real demuestra que un supresor no es solamente “un MOV”: es un conjunto de componentes, conexiones y medidas de seguridad que trabajan de forma coordinada.
