Después de seleccionar el transistor adecuado, debemos conectarlo correctamente y comprobar que trabaje dentro de sus límites.

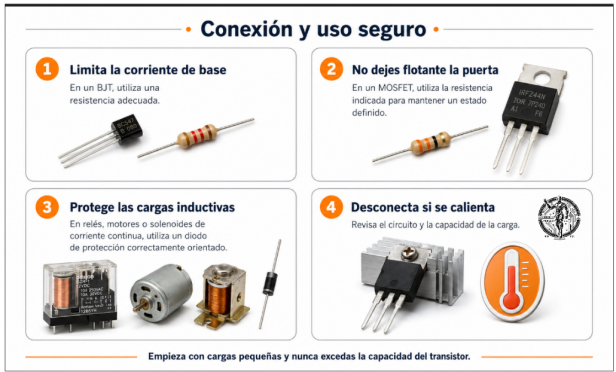

Recomendaciones para comenzar

• Empieza con cargas pequeñas, como LEDs, zumbadores o módulos sencillos.
• Utiliza una resistencia para limitar la corriente de base de un BJT.
• No dejes flotante la puerta de un MOSFET; utiliza la resistencia correspondiente según el circuito.
• Si controlas un relé, motor, solenoide u otra carga inductiva de corriente continua, utiliza un diodo de protección correctamente orientado.
• No conectes una carga que supere la capacidad del transistor.

• Comprueba que el circuito de control y el transistor compartan la misma referencia eléctrica —tierra o GND— cuando sea necesario.

• Si notas calentamiento excesivo, desconecta la alimentación y revisa el circuito.

Cierre

Los transistores permiten que una señal pequeña controle acciones útiles. Con ellos podemos encender luces, activar alarmas, manejar relés y motores, y construir sistemas automáticos.

El siguiente paso es aprender a interpretar sus especificaciones y conocer los transistores diseñados para trabajar con cargas de mayor potencia.
