Transistor MOSFET



Los MOSFET también tienen tres terminales:

• Puerta o Gate (G): recibe el voltaje de control.
• Drenador o Drain (D): forma parte del recorrido principal de corriente hacia la carga.
• Fuente o Source (S): sirve como referencia para el voltaje de control y forma parte del recorrido principal de corriente.

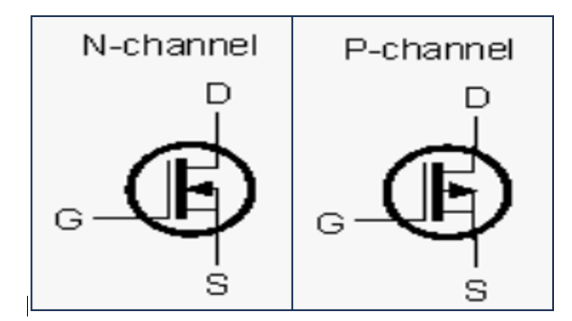

MOSFET de canal N y de canal P

• El MOSFET de canal N se utiliza frecuentemente para conectar o desconectar una carga desde el lado negativo del circuito, también llamado lado bajo.
• El MOSFET de canal P puede utilizarse para conectar o desconectar una carga desde el lado positivo del circuito, también llamado lado alto.

La conducción del MOSFET depende del voltaje aplicado entre la puerta y la fuente, conocido como VGS.

Es importante seleccionar un MOSFET que pueda activarse correctamente con el voltaje de control disponible.

Algunos modelos necesitan aproximadamente 10 V entre la puerta y la fuente para alcanzar la conducción especificada, y podrían no activarse completamente con señales de 3,3 V o 5 V.

Para trabajar con microcontroladores conviene buscar un MOSFET de nivel lógico y comprobar su hoja de datos.

Aviso importante

La posición física de los terminales cambia según el modelo, el fabricante y el encapsulado. Nunca debemos identificar las patillas únicamente por su apariencia: siempre hay que revisar la hoja de datos.
