BJT simple



Un transistor BJT tiene tres terminales:

• Base (B): recibe la corriente de control.
• Colector (C): forma parte del recorrido principal de corriente hacia la carga.
• Emisor (E): completa el recorrido principal y sirve como referencia para activar la base.

Los dos tipos básicos son NPN y PNP. Ambos se controlan mediante corriente de base, pero se conectan y activan con polaridades diferentes, como vimos en la página anterior.

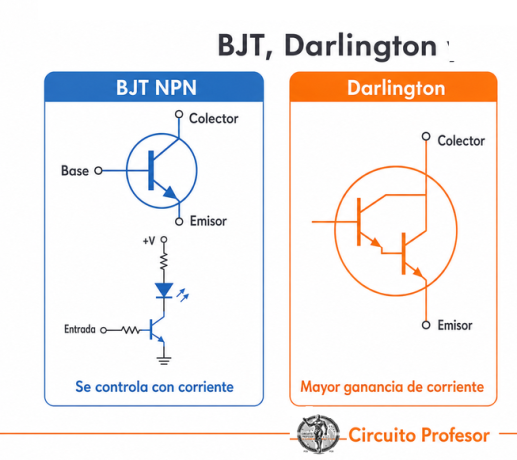

Configuración Darlington

Un Darlington combina internamente dos transistores BJT del mismo tipo. Puede construirse como Darlington NPN o Darlington PNP.

La corriente amplificada por el primer transistor controla la base del segundo. De esta manera, una corriente muy pequeña en la entrada puede controlar una corriente considerablemente mayor en la carga.

Ventajas y consideraciones

La configuración Darlington ofrece una ganancia de corriente muy elevada, por lo que resulta útil cuando la señal de control disponible es pequeña.

Sin embargo:

• Necesita un voltaje de activación mayor que un BJT simple.
• Presenta una caída de voltaje mayor cuando conduce.
• Puede disipar más calor.
• No siempre es la opción más eficiente para controlar cargas de potencia.

Aunque ambos utilizan terminales B, C y E, no deben sustituirse sin revisar sus características y la hoja de datos.
