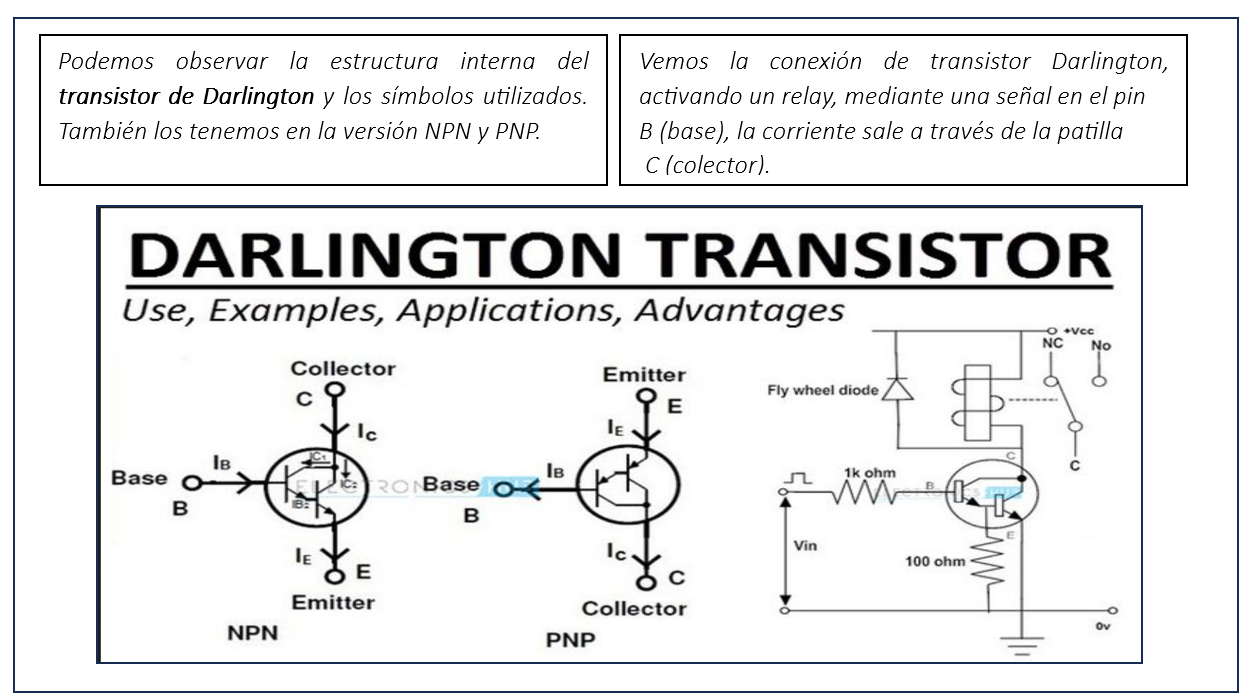

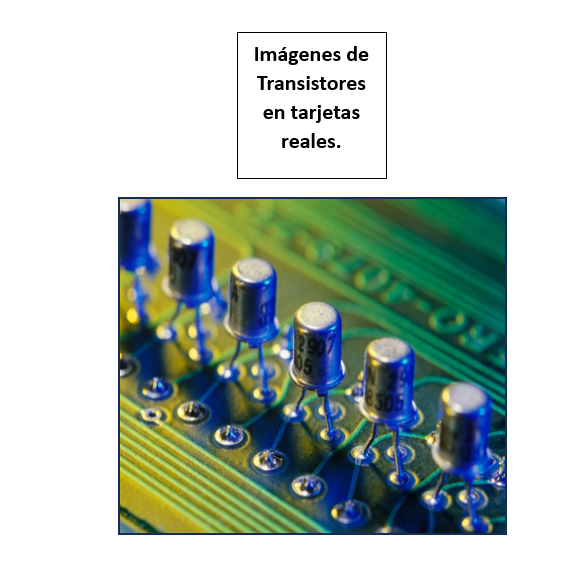

• • Transistor Darlington (TIP122, TIP127)

• • Básicamente son dos transistores BJT en cascada dentro de un mismo encapsulado, ofreciendo mayor ganancia de corriente.

  • Ideales para controlar cargas más pesadas (motores, relés más grandes) con corrientes más altas.



• • Transistor FET (JFET) y MOSFET.

• • Aunque no siempre se incluye en proyectos básicos, a veces aparece para controlar cargas con mucha eficiencia y menor pérdida de energía (por ejemplo, IRFZ44N o IRLZ44N).

  • Tienen tres terminales: Puerta (Gate), Drenador (Drain) y Fuente (Source), y funcionan de manera ligeramente distinta a los BJT, controlados por voltaje en lugar de corriente en la Base.









































































































































.





¿Cómo se conectan en el circuito? Usualmente, si se emplea un transistor NPN (el más frecuente): Base (B): Se conecta a la señal de control (por ejemplo, la salida de un microcontrolador o un circuito lógico) a través de una resistencia que limita la corriente hacia la base. Colector (C): Se conecta a la carga (por ejemplo, un LED, un relé, etc.), y a su vez la carga se conecta a la fuente de alimentación (+V). En modo interruptor, cuando la Base recibe suficiente corriente, el transistor “cierra el interruptor” y la corriente puede fluir desde el Colector al Emisor, activando la carga. Emisor (E): Suele ir a tierra (GND).
