TRANSISTORES



¿Qué es un transistor y para qué sirve?

Un transistor es un componente electrónico formado por materiales semiconductores (generalmente silicio) que cumple dos funciones principales en los circuitos:

1. Amplificar señales (por ejemplo, para aumentar la potencia de un audio o reforzar una señal de entrada).

2. Conmutar o encender/apagar corrientes y voltajes (como un interruptor controlado electrónicamente).

En los proyectos como el de “Circuito Profesor”, los transistores se usan normalmente para activar etapas de salida (por ejemplo, luces LED, relés, motores pequeños) o para procesar señales de bajo nivel (amplificar y limpiar la señal).



























































































































.

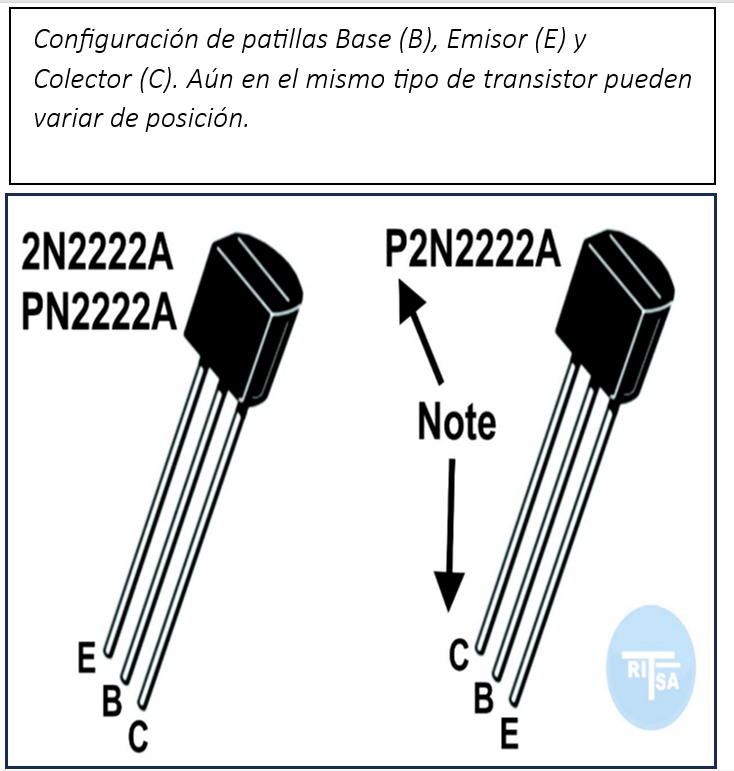

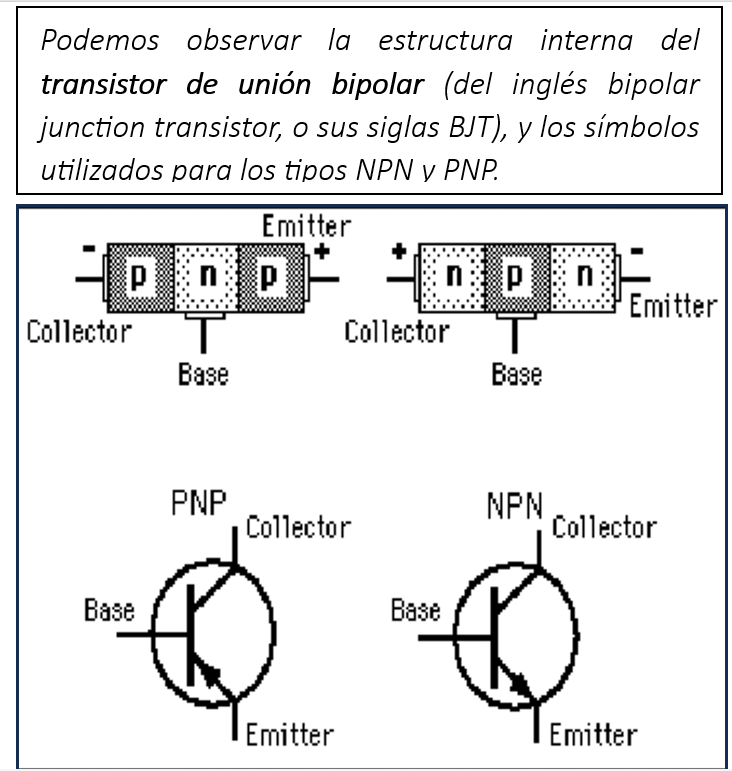

Tipos más utilizados en los proyectos Transistor BJT (Bipolar Junction Transistor) NPN (ej. 2N2222, BC547, 2N3904) y PNP (ej. 2N3906). Consta de tres terminales: Base (B), Colector (C) y Emisor (E). Cuando aplicas una pequeña corriente en la Base, el transistor permite que fluya una corriente mayor entre el Colector y el Emisor. Se usan sobre todo como interruptores o amplificadores de pequeñas señales.
