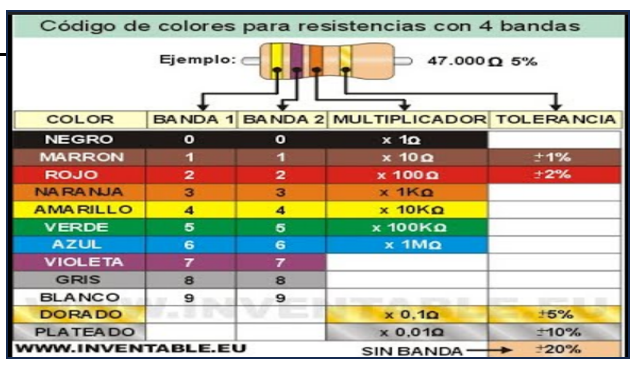

Código de colores de las resistencias



Muchas resistencias usan franjas de colores para indicar su valor.

En el código más común de 4 bandas, las primeras tres bandas indican el valor y la cuarta indica la tolerancia.



• Primera banda: primer número.



• Segunda banda: segundo número.



• Tercera banda: multiplicador.



• Cuarta banda: tolerancia.



La tolerancia indica cuánto puede variar el valor real de la resistencia.



Por ejemplo, una tolerancia de ±5% significa que el valor real puede estar un poco por encima o por debajo del valor indicado.



Idea clave:

Las franjas de colores permiten conocer el valor de una resistencia sin usar un medidor.
