¿Qué significan estas franjas de colores en las Resistencias?



Cómo Leer el Código de Colores de las Resistencias.

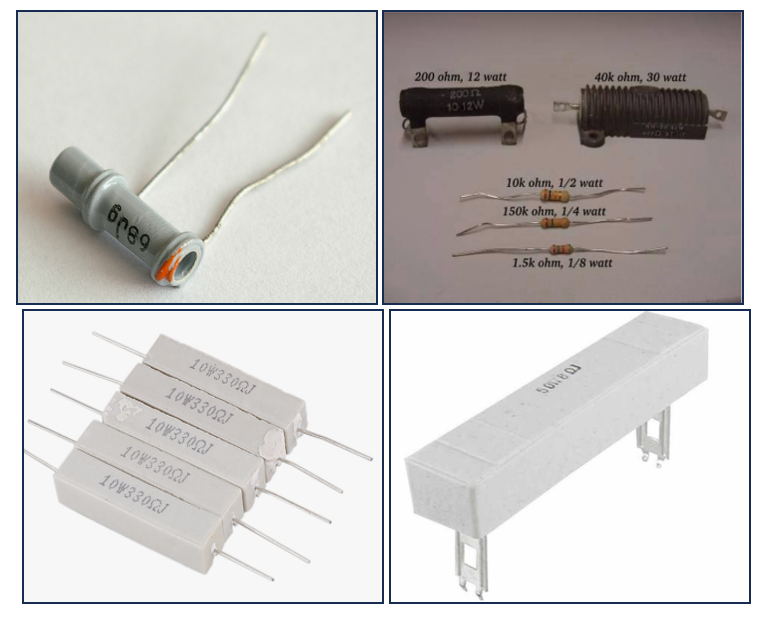

Las resistencias tienen un código de colores que indica su valor y tolerancia. Este código está compuesto por anillos de colores que debes interpretar siguiendo un orden específico.

El orden más común que encontraremos consiste en cuatro (4) franjas de colores alrededor del cuerpo de la resistencia. Las 3 primeras franjas corresponden al valor y el cuarto para la tolerancia.

Los 3 primeros colores se deben tomar de la franja mas cercana a un extremo.



1. Anillos para el valor:

Los primeros tres anillos indican el valor de la resistencia:

• Primer anillo: Representa el primer dígito del valor.
• Segundo anillo: Representa el segundo dígito del valor.
• Tercer anillo: Indica el multiplicador (número de ceros que se deben añadir).



2. Anillo de tolerancia:

El cuarto anillo indica la tolerancia, es decir, qué tan precisa es la resistencia:

• Dorado: ±5%
• Plateado: ±10%
• Sin color: ±20%

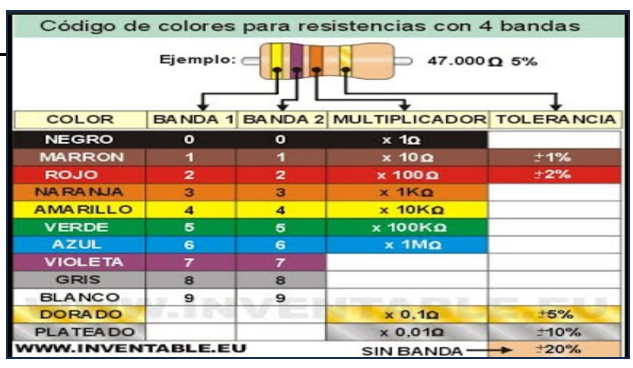

• Tabla de colores:

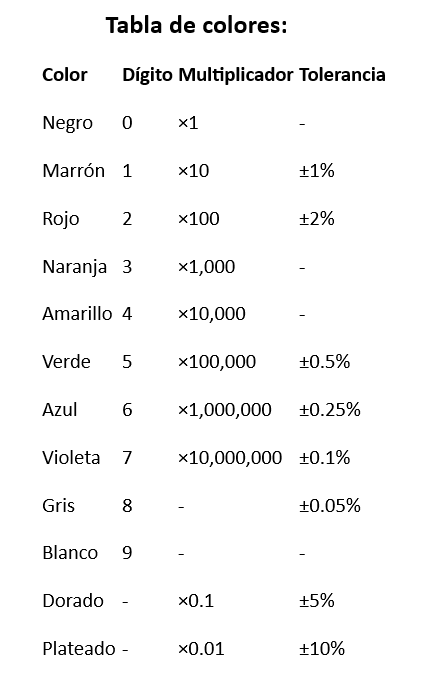

Color	Dígito	Multiplicador	Tolerancia
Negro	0	×1	-
Marrón	1	×10	±1%
Rojo	2	×100	±2%
Naranja	3	×1,000	-
Amarillo	4	×10,000	-
Verde	5	×100,000	±0.5%
Azul	6	×1,000,000	±0.25%
Violeta	7	×10,000,000	±0.1%
Gris	8	-	±0.05%
Blanco	9	-	-
Dorado	-	×0.1	±5%
Plateado	-	×0.01	±10%



			EJEMPLO: Una resistencia con los colores Rojo, Rojo, Marrón, Dorado: Primer anillo (Rojo): 2 Segundo anillo (Rojo): 2 Tercer anillo (Marrón): ×10 Resultado: 22 × 10 = 220 ohmios Cuarto anillo (Dorado): ±5% de tolerancia. Esto significa que el valor real puede variar entre un 5% del valor que representan las franjas, ya sea para arriba o para abajo. En este ejemplo el 5% de 220 ohmios equivales a 11 ohmios. Es decir, el valor real de la resistencia puede variar de 209 y 231 ohmios. Esto es lo que denominamos Tolerancia. Consejo para principiantes: Lee los colores desde el anillo más cercano al borde de la resistencia.









































































































.
