Resistencias

Las resistencias son componentes pasivos cuya función principal es limitar el flujo de corriente en un circuito. Están hechas de materiales que ofrecen una resistencia específica al paso de los electrones, como el carbón o metal. Su valor se mide en ohmios (Ω), y su tamaño o capacidad depende de la cantidad de corriente que pueden disipar sin dañarse.

¿Cómo funcionan?
Las resistencias convierten parte de la energía eléctrica en calor, regulando la corriente y protegiendo componentes sensibles como Leds o transistores.



¿Qué es un Componente Pasivo?

Un componente pasivo es un elemento de un circuito electrónico que no genera energía, sino que la consume, almacena o disipa.

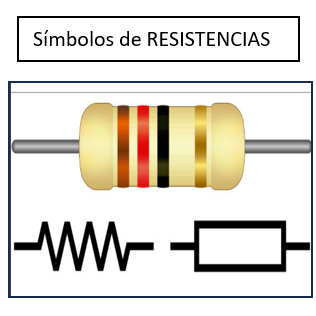

En la 1era imagen anterior podemos observar, los símbolos normalmente utilizados para las resistencias en los diagramas electrónicos, junto con una resistencia real con sus franjas de colores que nos indican su valor óhmico.

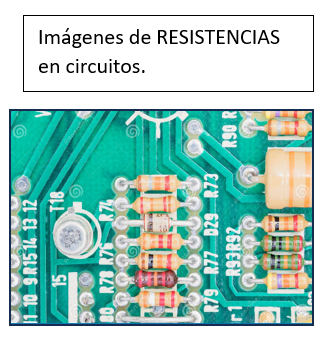

En la siguiente podemos observar un circuito real con varias resistencias y estas a la vez con diferentes franjas de colores.

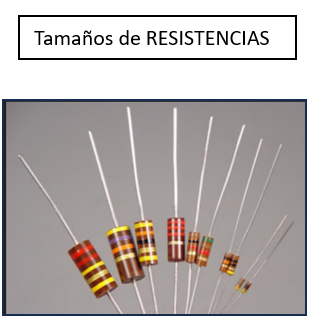

En la 3era imagen vemos diferentes tamaños de resistencia. El tamaño corresponde a la capacidad de poder soportar mayor o menor temperatura en su estructura. A mayor tamaño, mayor disipación de calor, a lo que llamaremos capacidad en WATTS, y lo estudiaremos en futuros proyectos.

En la gran mayoria de  proyectos,  por estar alimentados  los circuitos con una batería o voltajes pequeños, las resistencias necesarias son de 1/8 y ¼ de watt, pero debemos saber que existen de ½ watt,1watt ,2 ,3 ,4 ,5 ,10 watts y superiores.

















































































.
