Relé SPST (Single Pole Single Throw)



Un relé SPST es un interruptor controlado electrónicamente.

Tiene un solo polo (circuito) y una única posición de conexión (encendido o apagado). Este tipo de relé se usa para abrir o cerrar un circuito de forma remota mediante una pequeña corriente de control.

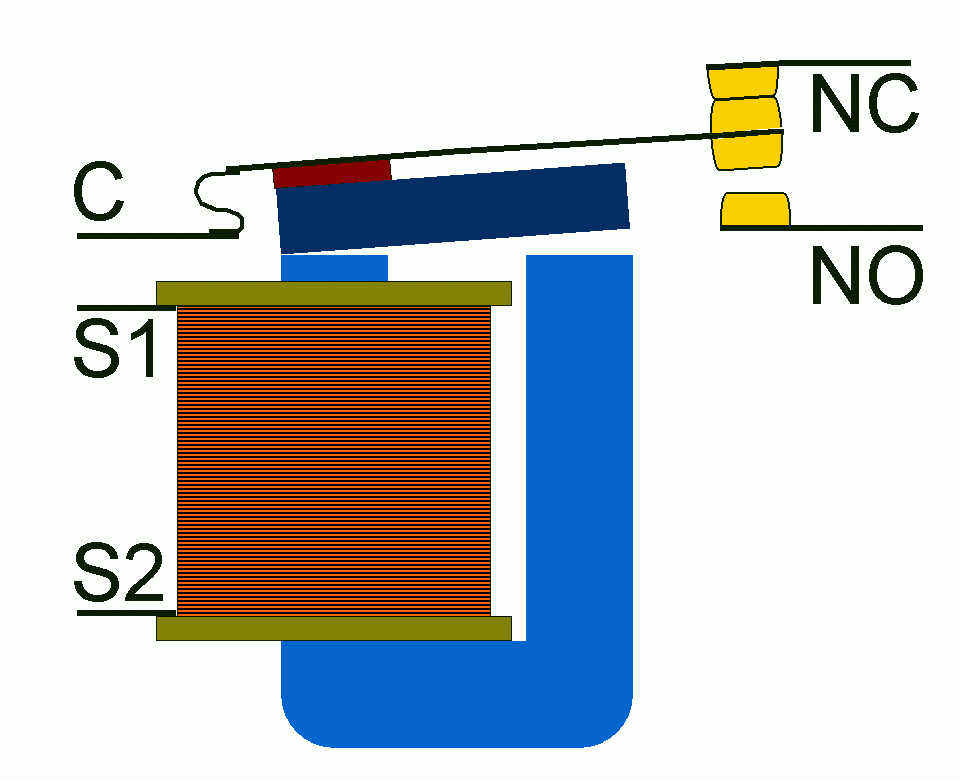

Partes Principales:

• Bobina: Es activada por una corriente de control, generando un campo magnético.

• Contacto: Cambia su posición (abierto o cerrado) según el estado de la bobina.

• Carcasa: Aísla eléctricamente las partes internas.

Cómo Funciona:

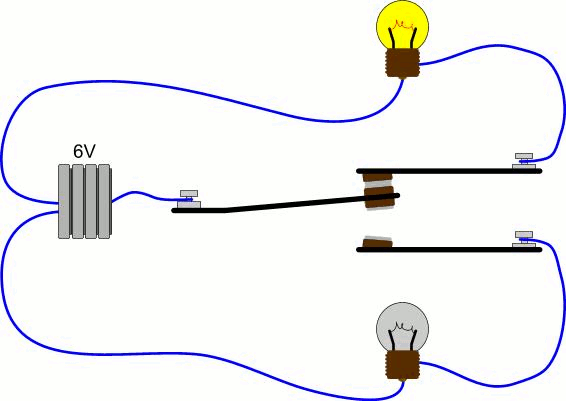

1. Cuando pasa corriente por la bobina, genera un campo magnético que mueve el contacto, cerrando el circuito de potencia.

2. Al quitar la corriente de control, un resorte regresa el contacto a su posición original.

































































































































.

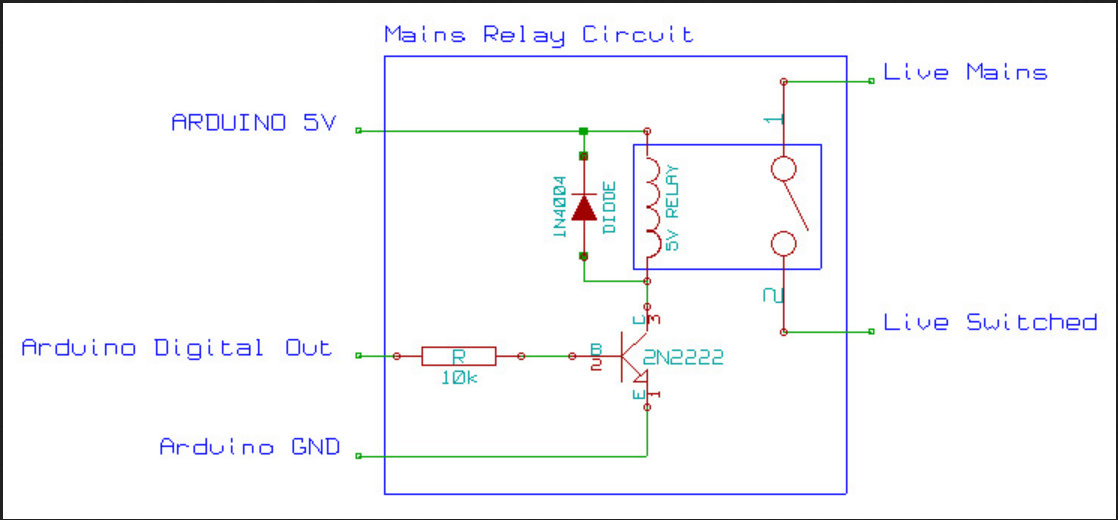

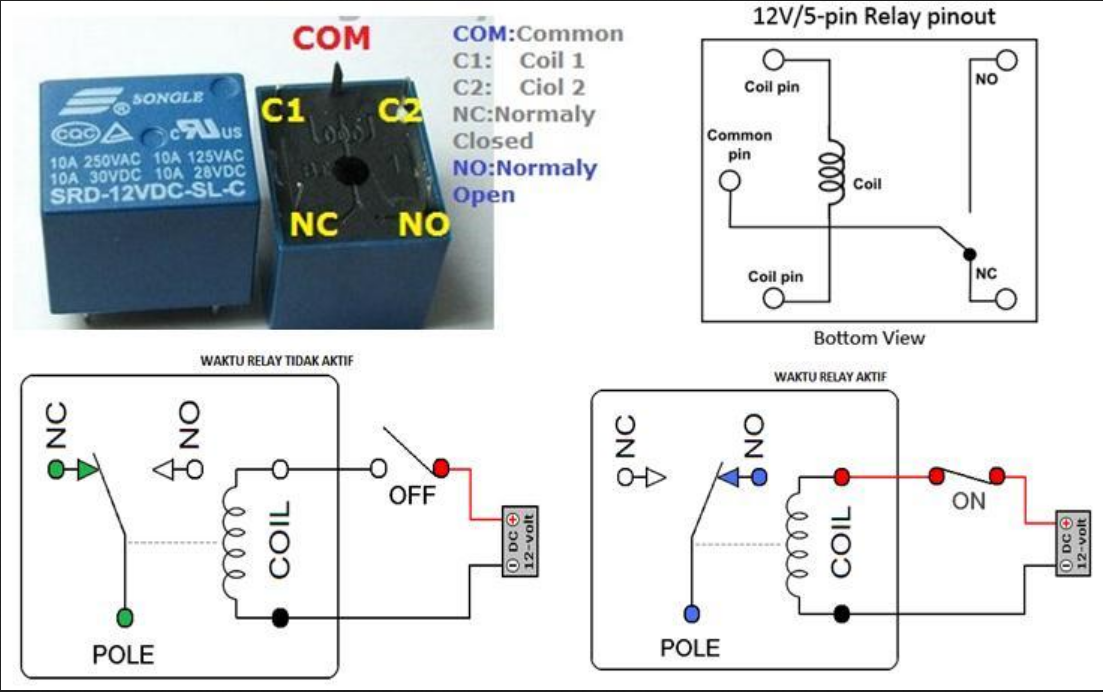

Ventajas: Aísla eléctricamente el circuito de control del circuito de potencia. Puede manejar corrientes altas sin necesidad de grandes transistores o MOSFETs. Usos Comunes: Control de dispositivos de alta potencia (motores, lámparas). Protección en circuitos electrónicos como en la figura de al lado, para manejar  la carga a la salida de un  controlador ARDUINO).
