4. Aplicaciones Comunes

• 7805: Alimentación de microcontroladores (Arduino, ESP8266, sensores, circuitos digitales).

• 7905: Fuentes de alimentación simétricas para amplificadores de audio.

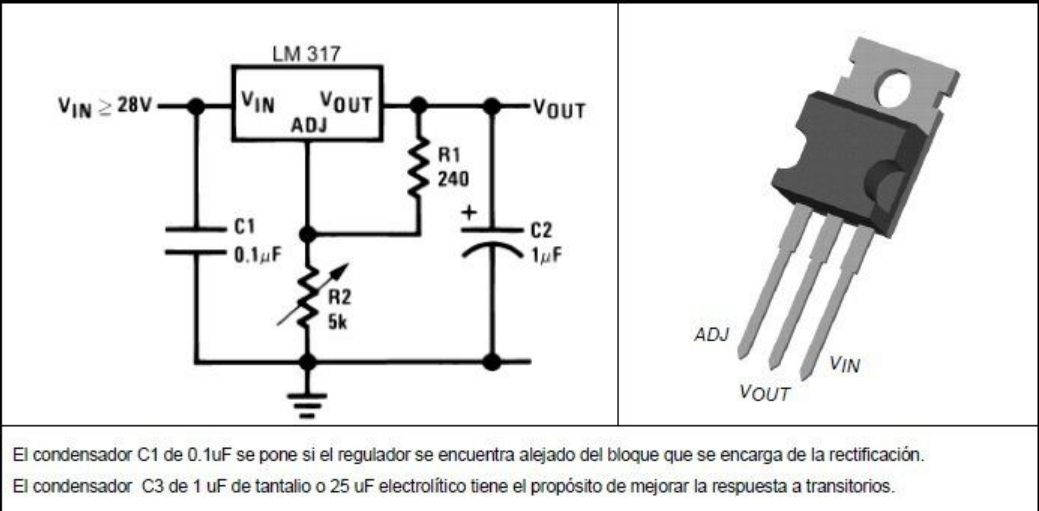

• LM317: Cargadores de batería, fuentes de laboratorio, conversores de voltaje ajustables.

5. Regulador de Voltaje Fijo y Ajustable de baja caída LM1117



El LM1117 es un regulador de voltaje de baja caída de tensión, disponible en versiones fijas (3.3V, 5V) y ajustable.

Características del LM1117:

Voltaje de entrada: 4.5V a 15V

Voltaje de salida: 3.3V, 5V o ajustable (1.25V a 12V)

Corriente máxima de salida: 800mABaja caída de tensión: aproximadamente 1.1V.

































































































































.

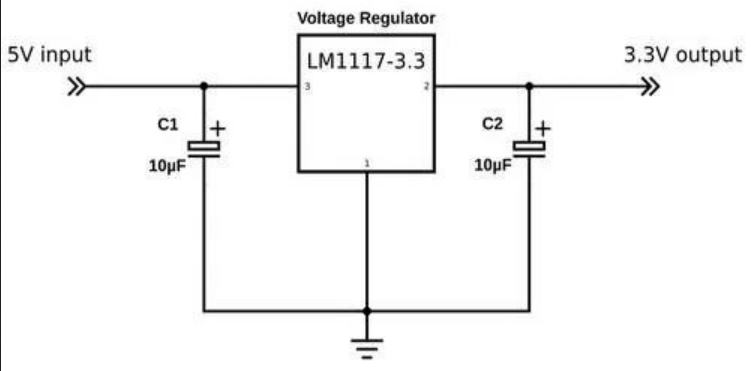

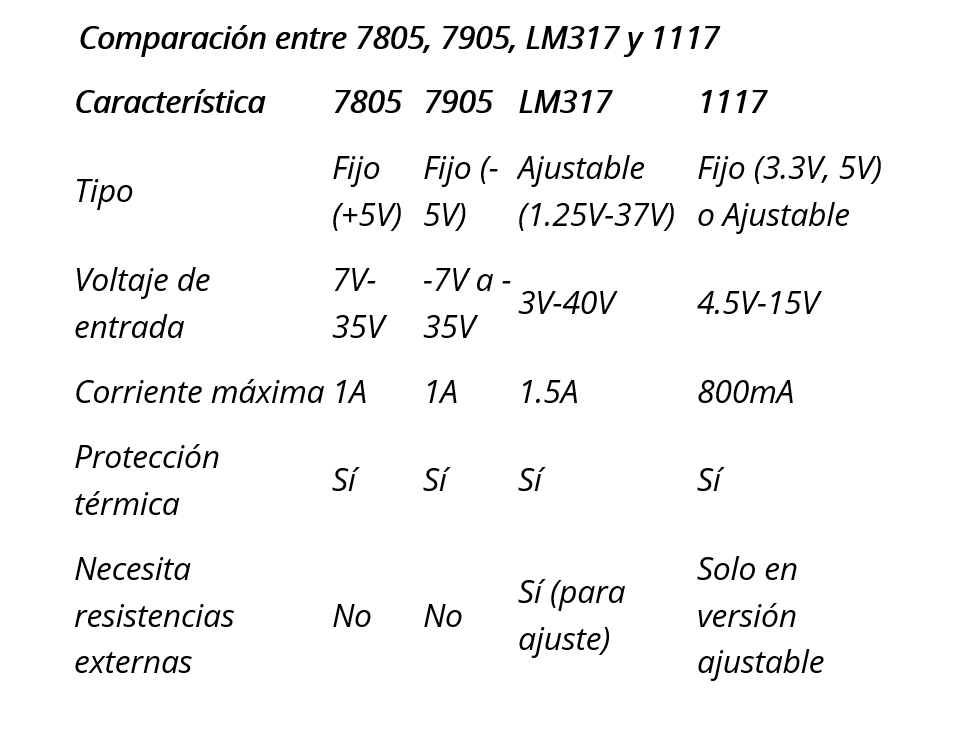

Ejemplo de conexión  (LM1117-3.3V): Entrada (4.5V a 15V   | [LM1117-3.3V]     | +3.3V de salida Requiere condensadores de 10µF en la entrada y salida para estabilidad.   Conclusión Los reguladores de voltaje 7805, 7905 y LM317 son esenciales para alimentar circuitos electrónicos con estabilidad y seguridad. Los 7805 y 7905 son ideales para necesidades fijas de +5V y -5V, mientras que el LM317 es una opción versátil para aplicaciones ajustables. Con una correcta elección y disipación de calor, estos componentes pueden mejorar el rendimiento y la vida útil de los dispositivos electrónicos.
