Componentes Esenciales_Reguladores de Voltaje 2
.

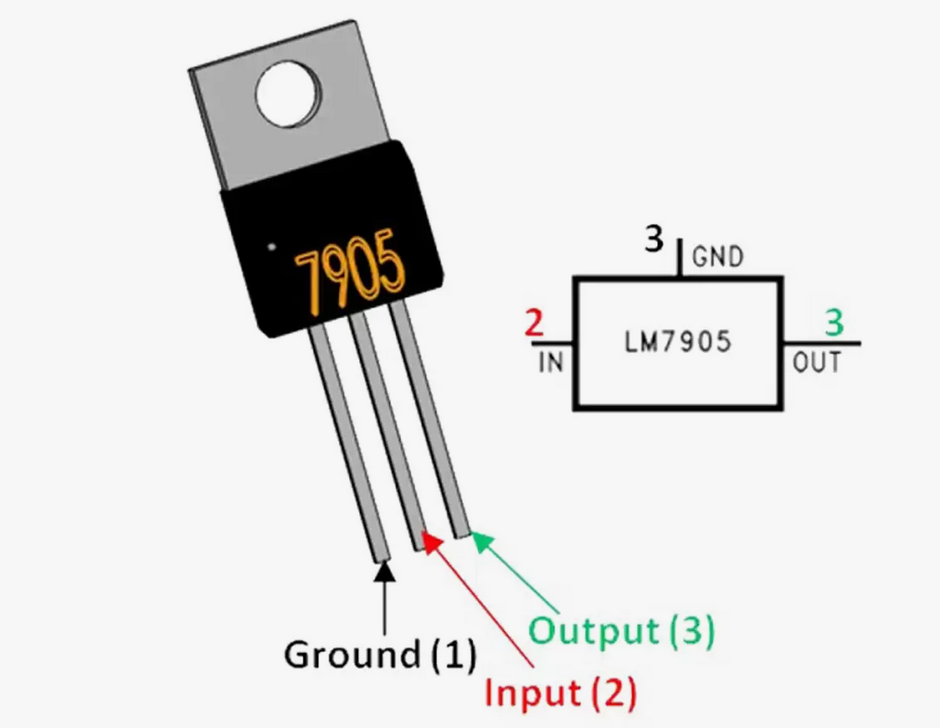

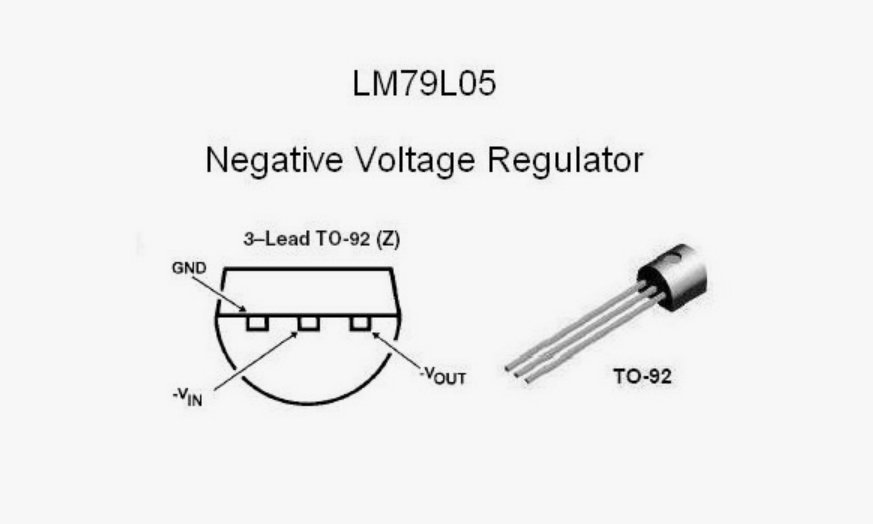

2.2 Regulador 7905 (-5V Negativo)
El 7905 es el equivalente del 7805, pero genera -5V, utilizado en circuitos que requieren alimentación simétrica.
Características del 7905:
-
Voltaje de entrada: -7V a -35V
-
Voltaje de salida: -5V
-
Corriente máxima de salida: 1A
Ejemplo de conexión:
Entrada (-7V a -35V)
|
[7905]
|
-5V de salida

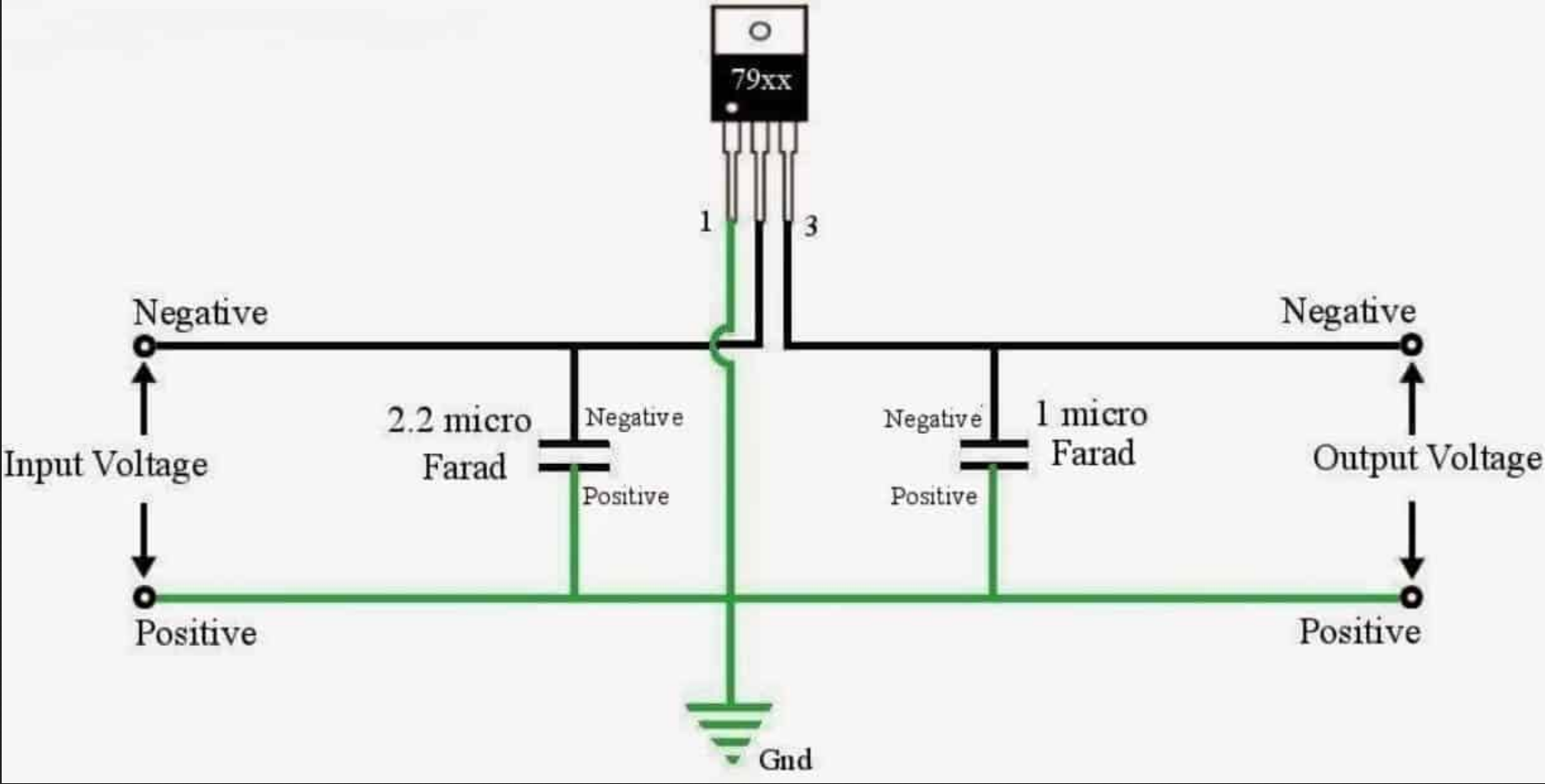

También se recomienda usar condensadores en la entrada y salida para evitar oscilaciones.
3. Regulador de Voltaje Ajustable: LM317
El LM317 es un regulador ajustable capaz de proporcionar un voltaje de salida entre 1.25V y 37V, dependiendo de la configuración de resistencias externas.
|
|
.
|
Características del LM317:
Cálculo del Voltaje de Salida La salida del LM317 se ajusta mediante dos resistencias R1 y R2, según la ecuación: La fórmula para calcular el voltaje de salida de un LM317 es :
𝑉𝑂𝑈𝑇=1,25*(1+𝑅2/𝑅1)
En esta fórmula, VOUT=es el voltaje de salida, 𝑅1 es una resistencia y 𝑅2 es otra resistencia. Donde:
Ejemplo de conexión: Entrada (3V a 40V) | [LM317] | Salida ajustable (1.25V a 37V)
Se recomienda usar un disipador de calor para evitar sobrecalentamiento en cargas altas.
|
