Reguladores de Voltaje

Fijos y Ajustables



Introducción y Ejemplos

Los reguladores de voltaje son componentes esenciales en los circuitos electrónicos, ya que proporcionan una tensión estable y protegida contra variaciones que podrían dañar los dispositivos conectados.

En este artículo, exploraremos los reguladores de voltaje fijos y ajustables, sus diferencias, características y aplicaciones, usando como ejemplos los reguladores 7805, 7905 y LM317.

1. ¿Qué es un Regulador de Voltaje?

Un regulador de voltaje es un dispositivo que mantiene una salida de voltaje constante, independientemente de las variaciones en la entrada o en la carga.

Estos pueden clasificarse en:

• Reguladores de voltaje fijo: proporcionan una tensión de salida constante y específica (ejemplo: 5V, 12V, -5V, etc.).

• Reguladores de voltaje ajustable: permiten modificar la salida mediante resistencias externas.

































































































































.

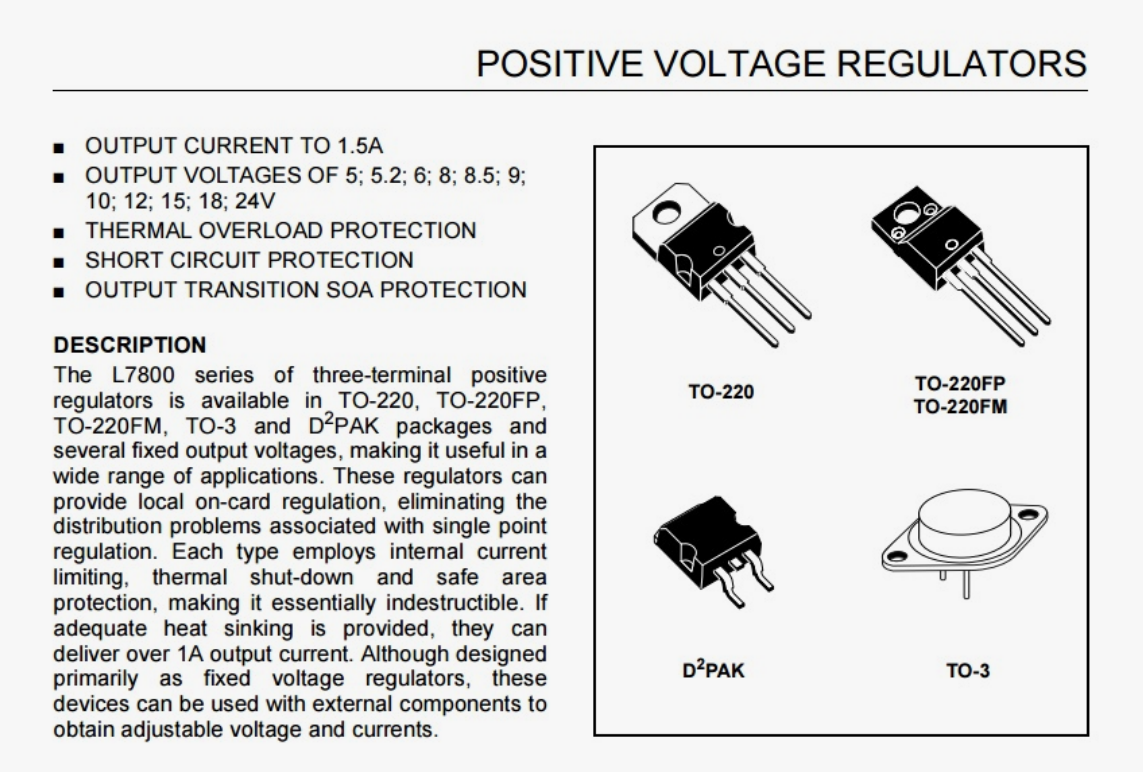

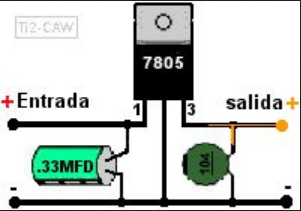

2. Reguladores de Voltaje Fijo: Serie 78XX y 79XX La serie 78XX se usa para voltajes positivos y la 79XX para voltajes negativos. Ambos cuentan con protección contra sobrecorriente y sobrecalentamiento.   2.1 Regulador 7805 (5V Positivo) El 7805 es un regulador que proporciona una salida fija de +5V, ideal para alimentar microcontroladores, sensores y circuitos lógicos. Características del 7805: Voltaje de entrada: 7V a 35V Voltaje de salida: +5V Corriente máxima de salida: 1A Ejemplo de conexión:      Entrada (7V-35V)          |         [7805]          |     +5V de salida Se recomienda colocar condensadores de 0.1µF y 10µF en la entrada y salida para mejorar la estabilidad.
