Por esta razón la línea de tierra :

• No debe cortarse.
• No debe desconectarse.
• No debe reemplazarse con conexiones improvisadas.
• No debe eliminarse la tercera terminal del enchufe.

La conexión a tierra es una medida de seguridad importante. Si una regleta tiene enchufe de tres terminales, debe conectarse a un tomacorriente que también tenga una conexión a tierra en buen estado.

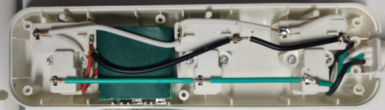

Contactos y barras de distribución

Las piezas metálicas internas distribuyen la energía entre las tres tomas.

Estas piezas deben mantener:

• Buen contacto eléctrico.
• Presión mecánica adecuada.
• Aislamiento correcto.
• Uniones firmes.
• Ausencia de corrosión o señales de recalentamiento.

Cuando los contactos pierden presión, pueden aparecer puntos de alta resistencia. Esto puede producir calentamiento, arcos eléctricos, deformación o daño en la carcasa.

Módulo electrónico USB

La placa verde visible en el interior corresponde al módulo de alimentación de los puertos USB.

Su función principal es convertir la tensión de la red eléctrica en una salida de aproximadamente 5 V de corriente continua.

Este módulo puede incluir entre otros:

• Rectificación.
• Filtrado.
• Conversión de tensión.
• Regulación.
• Control de corriente.
• Aislamiento eléctrico, según el diseño.
• Distribución de energía hacia los puertos USB-A y USB-C.

• Parte de la placa se encuentra cubierta por material aislante, por lo que no es posible identificar todos sus componentes sin desmontarla completamente.

  Por esa razón, la fotografía permite reconocer la función general del módulo, pero no confirmar todos sus componentes ni el nivel de protección incorporado.

Figura 5. Módulo electrónico encargado de convertir la tensión de la red en una salida de 5 V para los puertos USB.
