Distribución eléctrica y fuente de alimentación interna

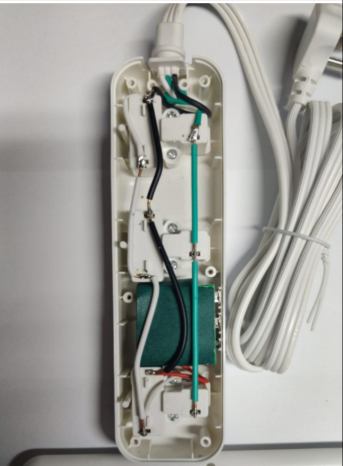

Al retirar la cubierta se observan los elementos que distribuyen la energía hacia las tomas y el módulo encargado de alimentar los puertos USB.

Esta imagen debe utilizarse solamente con fines educativos. Una regleta conectada a la red puede contener tensiones peligrosas. Nunca debe abrirse mientras esté conectada.

Entrada del cable de alimentación

El cable principal entra por uno de los extremos de la carcasa.

En el interior aparecen tres conductores:

• Negro: fase o línea.
• Blanco: neutro.
• Verde: tierra de protección.

Estos colores corresponden al cableado observado en esta regleta. Siempre debe verificarse la construcción real de cada equipo, porque los colores pueden variar según el país, el fabricante o el tipo de instalación.

Conductor de fase

El conductor negro transporta la tensión desde el enchufe hacia los contactos correspondientes de las tomas.

La fase es el conductor activo y representa un riesgo de descarga eléctrica cuando la regleta  está conectada.

Conductor neutro

El conductor blanco completa el recorrido eléctrico hacia la fuente de alimentación.

Dentro de la regleta se conecta con los contactos de neutro de las diferentes tomas y con el módulo electrónico USB.

Tierra de protección

El cable verde está conectado a la tercera terminal del enchufe y a los contactos de tierra de la regleta.

Su función es ayudar a proteger a las personas si ocurre una falla eléctrica dentro del equipo. En ese caso, ofrece un camino más seguro para que la corriente no pase por el cuerpo de una persona.

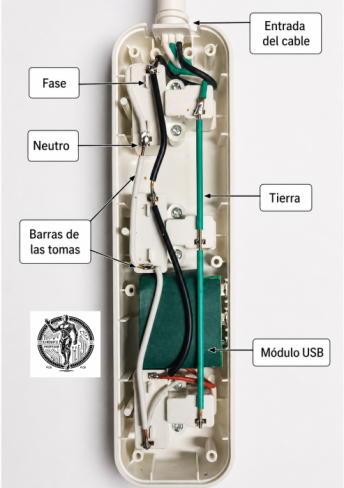

Figura 4. Interior de la regleta con los conductores de fase, neutro y tierra, los contactos de las tomas y el módulo electrónico USB.
