Switches o Pulsadores

Los switches (en español, conmutadores) o pulsadores son componentes mecánicos básicos en el mundo de la electrónica y la electricidad.

Su función principal es abrir o cerrar un circuito, permitiendo o impidiendo el paso de la corriente según la posición o el estado del interruptor.

A continuación, te presentamos la información esencial para entender cómo funcionan y dónde se utilizan.



1. ¿Qué son  y su clasificación?

Switches (conmutadores)

Pueden mantener su posición en ON (cerrado) o OFF (abierto) hasta que se actúen nuevamente.

Ejemplo:

Interruptor de luz en casa.

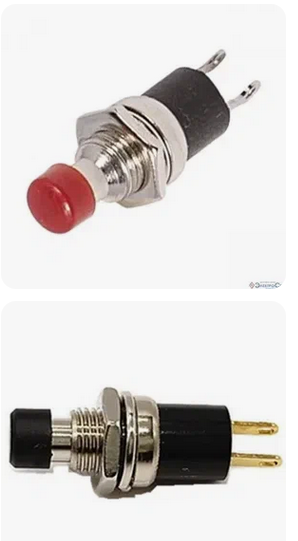

Pulsadores (momentáneos)

Solo mantienen el circuito cerrado mientras se presiona el botón.

Al soltar, el circuito vuelve a su estado inicial (abierto o cerrado).

Ejemplo:

Timbre de puerta, botón de encendido momentáneo en algunos dispositivos.

















































































































.

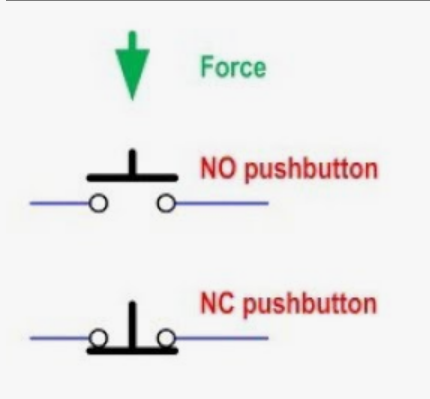

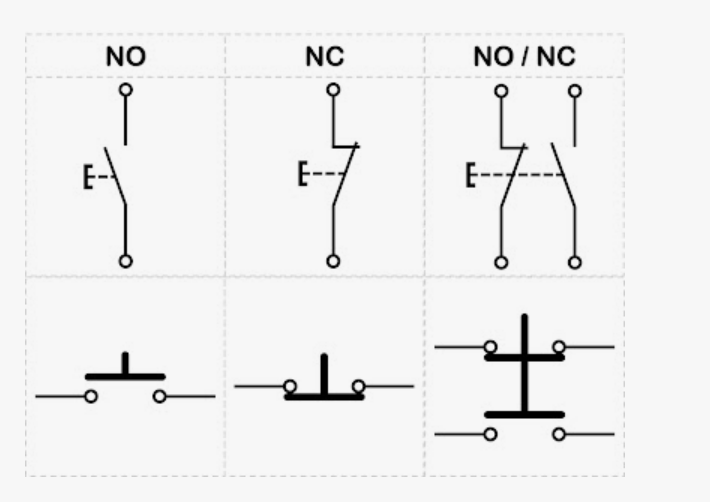

Pulsador “NO” (Normalmente Abierto)   Normalmente abierto significa que, en reposo, el circuito está abierto (no pasa corriente). Al presionar el pulsador, se cierra el circuito y la corriente fluye. Cuando se suelta, el circuito vuelve a abrirse y la corriente deja de fluir.  Pulsador “NC” (Normalmente Cerrado) Normalmente cerrado significa que, en reposo, el circuito está cerrado (pasa corriente). Al presionar el pulsador, se abre el circuito y la corriente se interrumpe. Al soltar, el circuito vuelve a cerrarse, permitiendo el paso de la corriente nuevamente.
