Componentes Puente de Diodos- Bridge 2

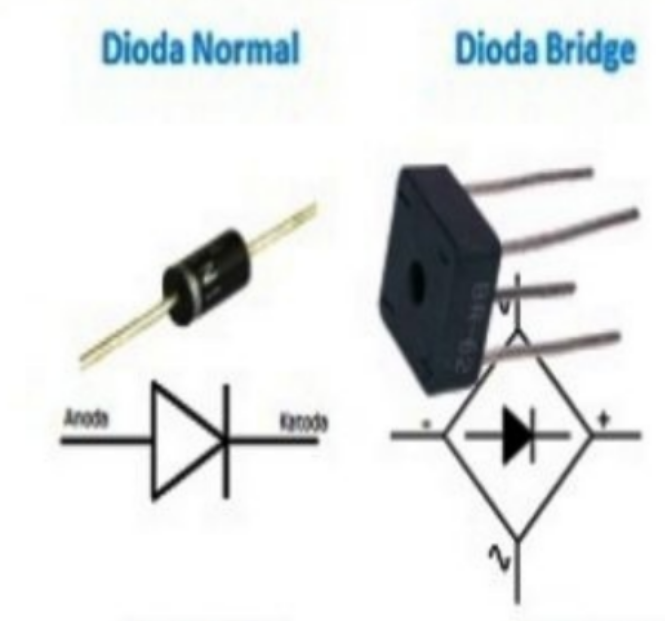

Relación entre el diodo Individual y el puente de diodos

  1. Diodo individual:

Un diodo único permite la rectificación de un solo medio ciclo de la señal alterna (rectificación de media onda).

Aunque simple, no es eficiente, ya que solo se aprovecha la mitad de la energía de la señal AC.

  1. Puente de diodos:

Utiliza cuatro diodos para rectificar ambos ciclos de la señal alterna (rectificación de onda completa).

Es más eficiente porque aprovecha toda la energía de la señal AC.

  1. Uso conjunto:
  2.

Si bien un diodo individual puede proteger contra picos de voltaje en circuitos con relés o motores, el puente de diodos se usa para tareas más avanzadas, como convertir corriente alterna en continua para alimentar circuitos.




























































































































.









Ventajas del Puente de Diodos

  1. Mayor eficiencia:
    • Convierte ambos ciclos de la señal AC en DC.
  2. Simplicidad:
    • Su diseño es compacto y fácil de implementar.
  3. Compatibilidad:
    • Puede usarse con transformadores de voltaje o directamente con fuentes AC, dependiendo de la aplicación.
  4. Costo bajo:

    • Los componentes necesarios (cuatro diodos) son económicos y ampliamente disponibles.

Conclusión

El puente de diodos es un elemento esencial en la rectificación de corriente alterna, logrando convertirla en una corriente continua pulsante, mientras que los diodos individuales, como el 1N4007, tienen roles específicos de protección o rectificación en aplicaciones simples.

Su combinación en circuitos como fuentes de alimentación asegura eficiencia y estabilidad.
