PROTECCIÒN CONTRA  CORTO CIRCUITO_ pagina 3

.

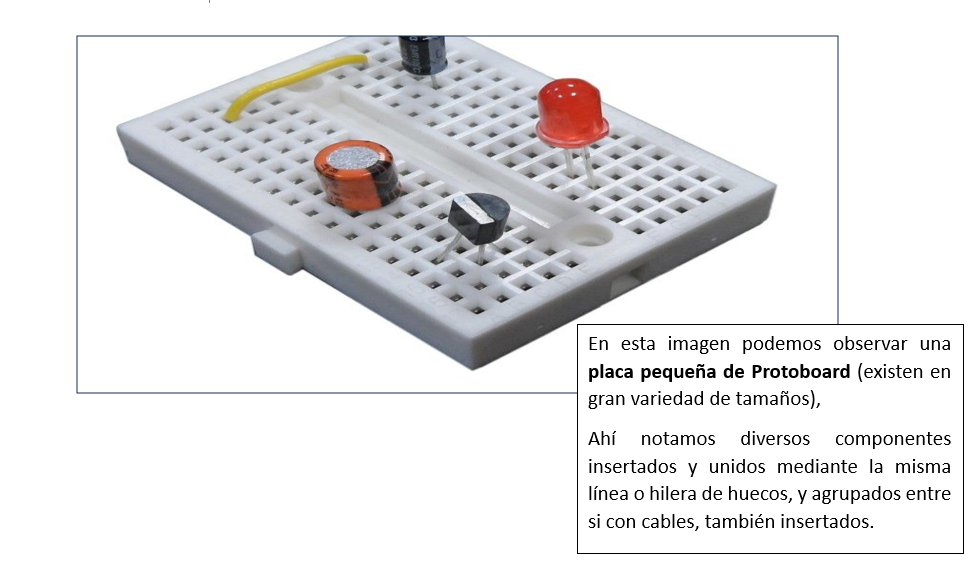

Montaje en el Protoboard

Sigue estos pasos para montar el circuito en un protoboard:



Conexiones Iniciales:



Inserta el transistor (Q1) en la protoboard, cuidando la orientación de sus patillas (Base, Colector, Emisor).



Coloca el relé de 12 V (K1): conecta un pin de la bobina al colector de Q1 y el otro a la línea de +12 V.

Conecta R2 (250 kΩ) entre la base de Q1 y la línea de +12 V.

Incluye el interruptor (SW1) de “reset” de modo que al accionarlo corte la señal de activación de la bobina o la base del transistor (según el esquema).



Instala los LEDs (rojo y verde) con su resistencia de 1 kΩ (R1), conectándolos a la salida del relé o a la parte del circuito que indique “encendido” (verde) / “apagado” (rojo).



NOTA IMPORTANTE

Asegura todas las conexiones a tierra (GND), confirmando que coincidan en un mismo punto común.













Prueba del Circuito de Protecciòn.



  • Alimenta la placa de protecciòn con la fuente regulada del Kit  Circuito Profesor, ajustada a 12 V (o un valor similar según el diagrama).

  • Ajusta la fuente a 12 V y conéctala a la entrada de este circuito de protección.

  • Conecta una carga (por ejemplo, una lámpara de 12 V o un pequeño motor) en la salida del relé (LOAD).

  • Enciende la fuente. Deberías ver encendido uno de los LEDs (normalmente el rojo) indicando que el relé está inactivo.

  • Acciona el interruptor “reset” (SW1): esto deberá energizar el transistor y el relé, cambiando el LED a verde y alimentando la carga.

  • Para simular un corto o sobrecarga, puedes (con mucho cuidado) conectar brevemente la salida a tierra a través de la carga o aumentar la corriente más allá de lo normal. El circuito (dependiendo de su correcto montaje) deberá desactivar el relé  desconectandolo rápidamente, protegiendo así la fuente y los componentes.



  • De esta manera, corroboras que ambos circuitos (la fuente regulada y el módulo de protección con relé) trabajen en conjunto, ofreciendo un control y una protección básica ante situaciones de corto circuito producido en su salida.







 Montaje en PCB:

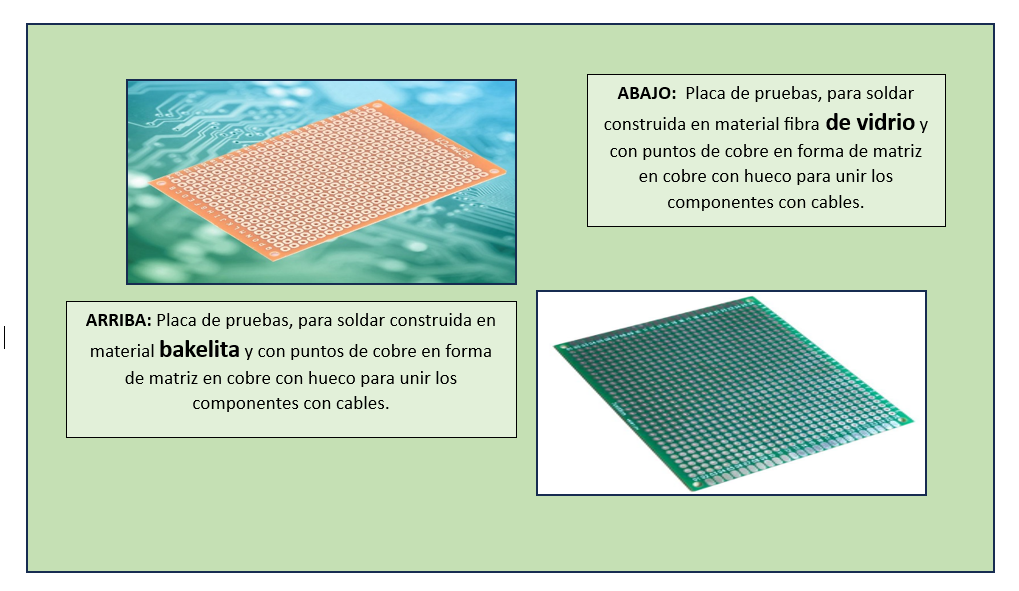

Si deseas un dispositivo más robusto, diseña una PCB para soldar los componentes:

  1. Diseña el esquema en un software como KiCad o EasyEDA.

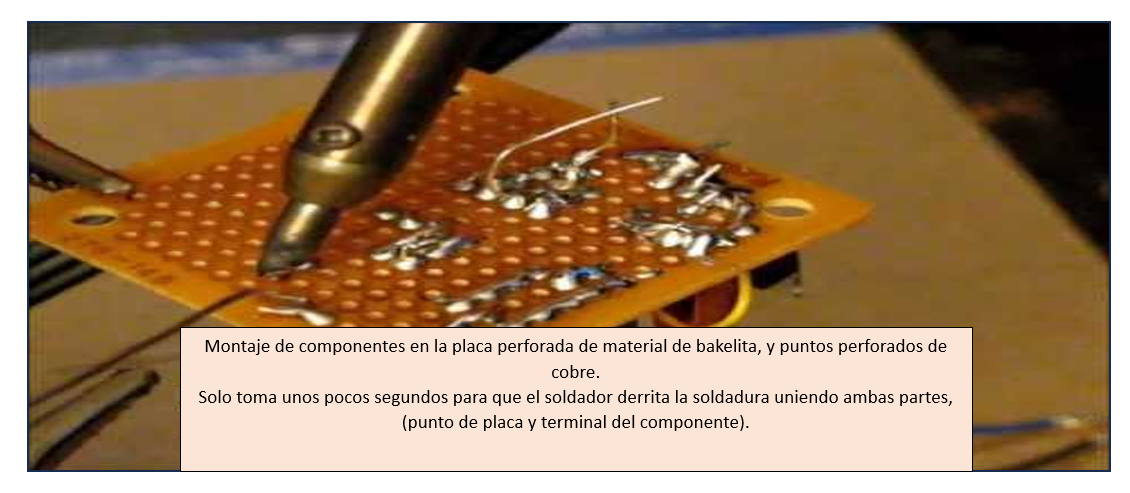

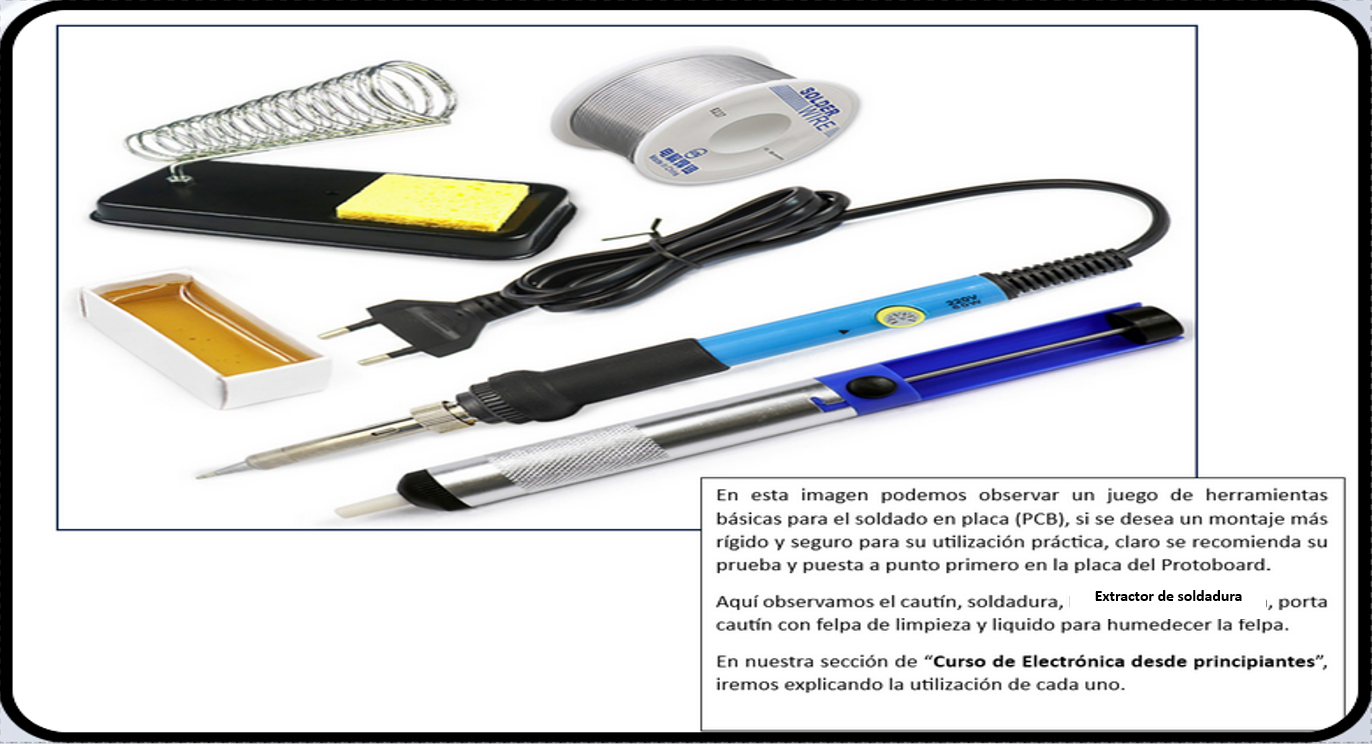

  2. Imprime el diseño en una placa PCB y suelda los componentes.

  3. Coloca los conectores de las sondas y encapsula el circuito para protegerlo.

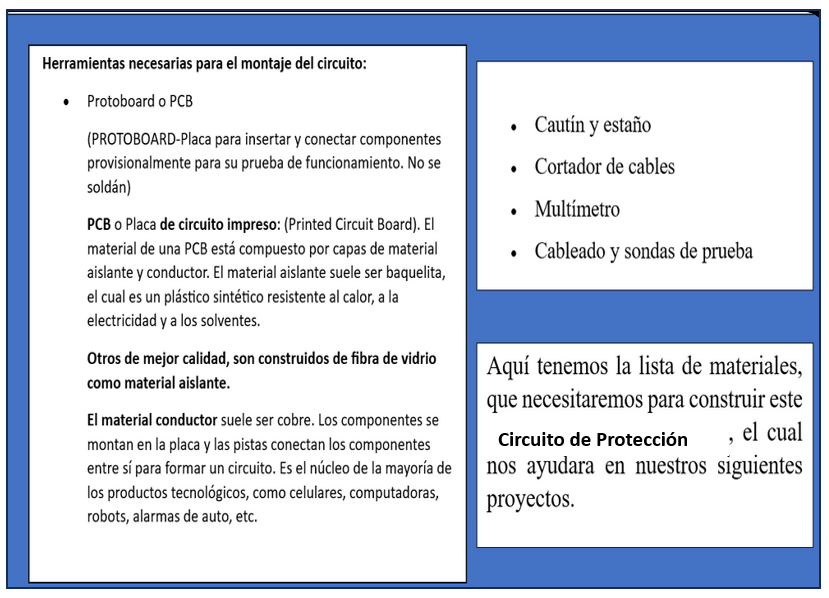

Figura #
