TRANSISTORES DE POTENCIA



En el circuito de fuente regulada, se utiliza un transistor de potencia TIP41C, que cumple un papel fundamental en la gestión de la corriente:

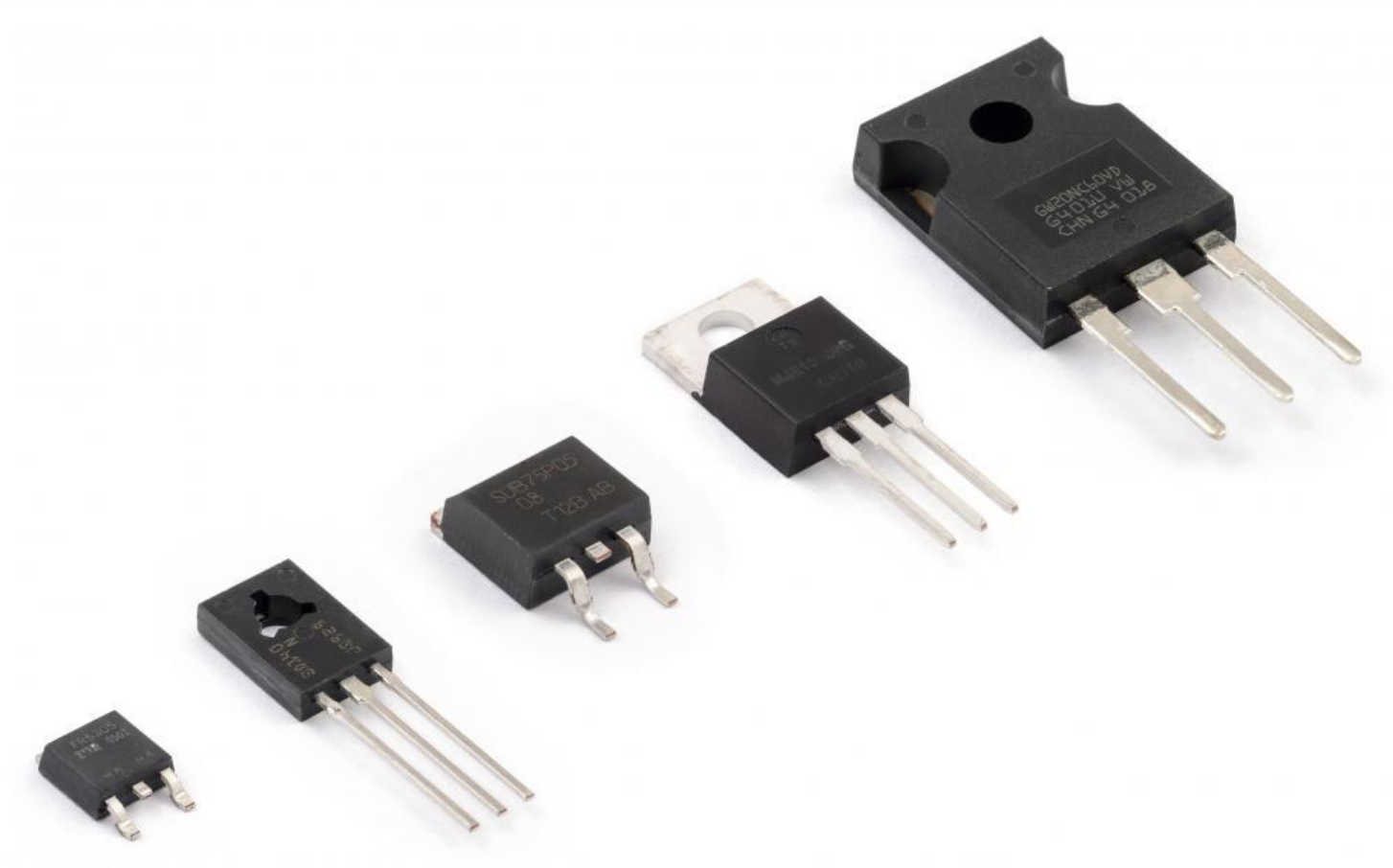

1. ¿Qué es un transistor de potencia?

   • Es un transistor diseñado para soportar altas corrientes y altas tensiones sin sobrecalentarse.

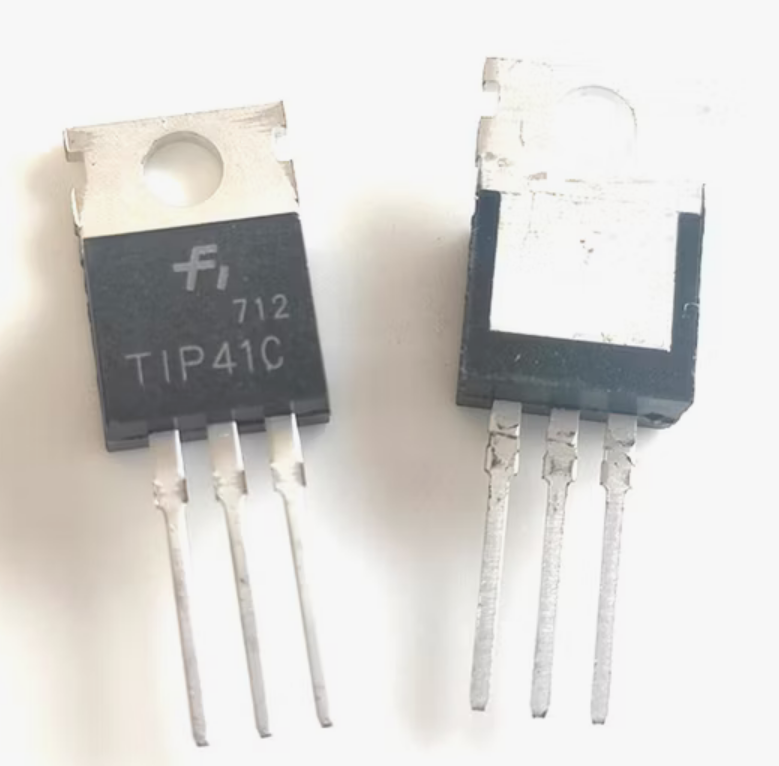

   • Por ejemplo tenemos  el TIP41C, es un transistor NPN que puede manejar hasta 6 amperios de corriente y 100 voltios de tensión.

2. Función de mejora en los circuitos:

   • Por ejemplo los reguladores LM317 por sí solo puede proporcionar una corriente máxima de 1.5A. Sin embargo, si se requiere alimentar dispositivos que consumen más corriente, el TIP41C actúa como un refuerzo de corriente.

   • El TIP41C se conecta de forma que amplifica la capacidad del regulador LM317, permitiendo manejar cargas más grandes sin comprometer el funcionamiento estable de la fuente.

.



























































































































.





Ventajas del TIP41C los diseños: Incrementa la capacidad de corriente del circuito, haciéndolo adecuado para alimentar dispositivos de mayor consumo. Protege al LM317 al desviar parte de la corriente que, de lo contrario, podría sobrecargarlo. Garantiza una salida de voltaje estable incluso bajo altas demandas de corriente. Resumiendo: Pequeños transistores: Son ideales para aplicaciones de baja corriente como amplificar señales o controlar LEDs. Transistores de potencia: Son esenciales en aplicaciones de alta corriente, como en este circuito de fuente regulada. El TIP41C permite al circuito manejar cargas más exigentes sin comprometer su eficiencia ni estabilidad.
