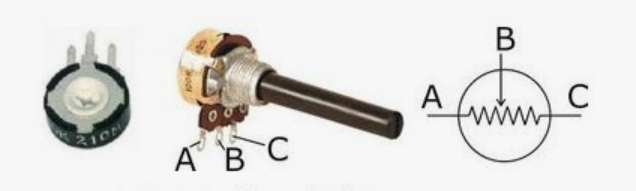

• Funcionamiento del Potenciómetro

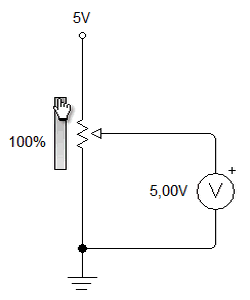

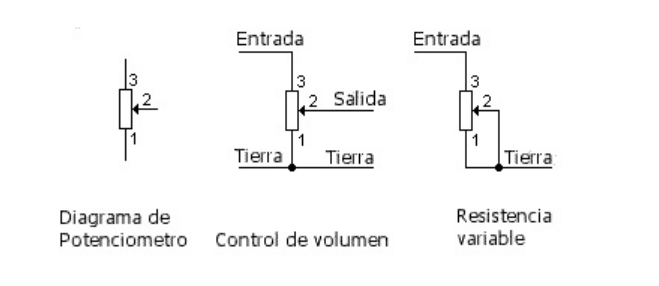

Modo divisor de voltaje:

Cuando se conecta entre una fuente de voltaje y una carga, el potenciómetro actúa como un divisor de voltaje. La posición del cursor determina cuánto voltaje se aplica a la carga.

Modo resistencia variable:

Si solo se utilizan dos terminales (un extremo y el cursor), el potenciómetro funciona como una resistencia ajustable.

• ---

Características Técnicas Importantes

Rango de resistencia:

Determina los valores máximos y mínimos de resistencia que puede proporcionar (por ejemplo, 1 kΩ, 5 kΩ, 10 kΩ).

Potencia nominal:

Indica la máxima potencia que puede disipar sin dañarse, generalmente expresada en vatios (W).



















































































.





Curva de ajuste: Lineal (B): La resistencia cambia proporcionalmente con el movimiento del cursor. Logarítmica (A): La resistencia cambia exponencialmente, común en controles de audio. Usos Comunes del Potenciómetro Control de volumen: Ajusta el nivel de audio en radios, televisores, y equipos de sonido. Ajuste de brillo o intensidad: Usado para controlar la intensidad de luces o LEDs. Calibración en circuitos electrónicos: Los trimmers son utilizados para ajustar parámetros de circuitos como sensibilidad, frecuencia o ganancia. Divisor de voltaje: Muy utilizado para alimentar circuitos con diferentes niveles de voltaje.
