Potenciómetros Rotativos o Deslizables

Introducción y Funcionamiento

El potenciómetro es un componente electrónico ajustable que actúa como una resistencia variable. Su principal función es controlar el flujo de corriente o el voltaje en un circuito mediante la variación de su resistencia interna.

Es una herramienta común en circuitos electrónicos donde se requiere ajustar o calibrar ciertos parámetros.

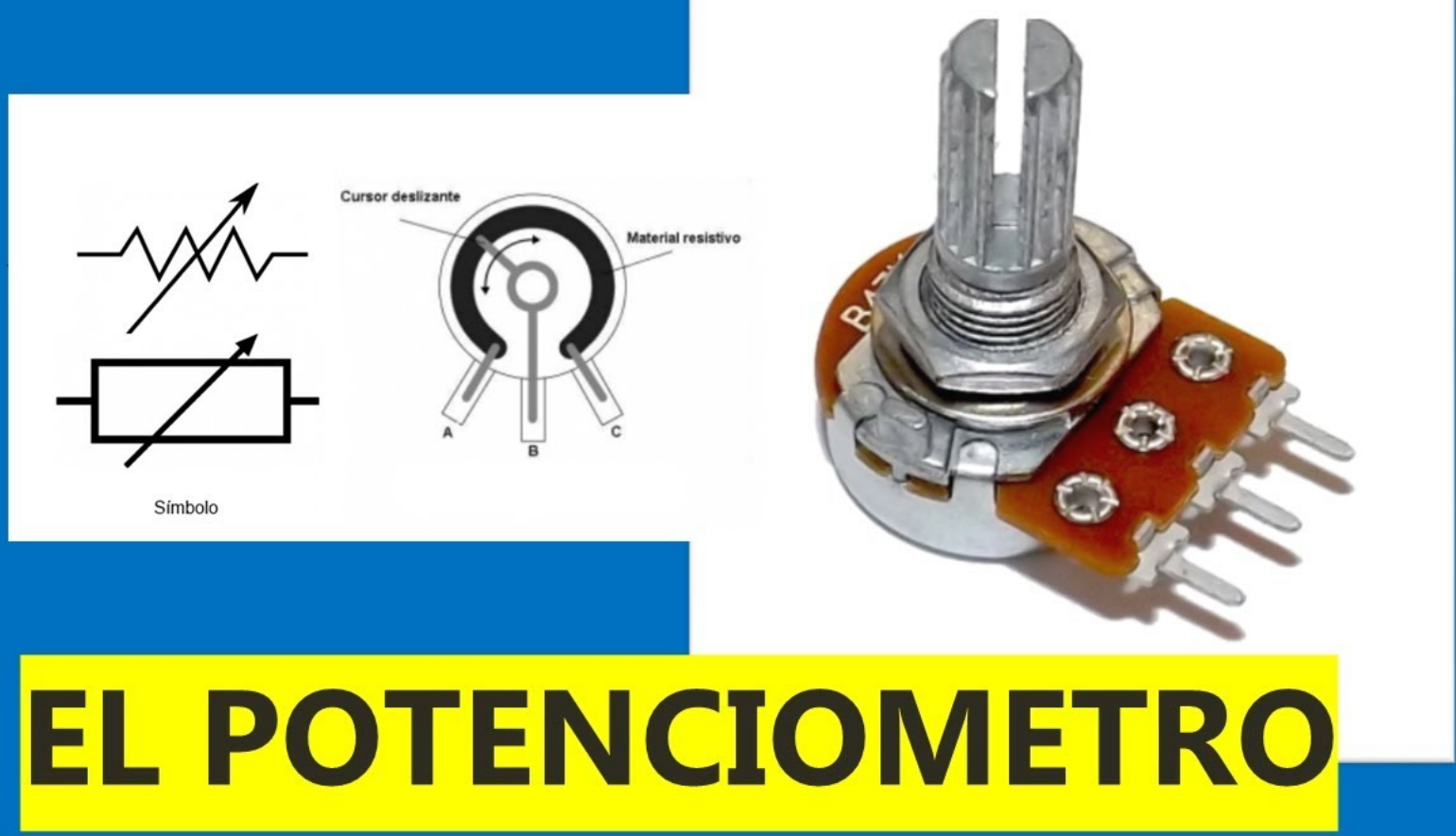

Partes Principales del Potenciómetro

Resistencia (cuerpo resistivo):

Es el material resistivo en el que se realiza el ajuste, generalmente fabricado con carbono, cerámica o alambre enrollado.

Cursor o deslizador:

Es una parte móvil que se desplaza a lo largo de la resistencia fija, permitiendo cambiar la resistencia efectiva.

Terminales:

Tiene tres terminales.

Dos extremos: Conectados a los extremos del material resistivo.Uno central (cursor): Donde se obtiene el valor ajustado de la resistencia.







































































































.

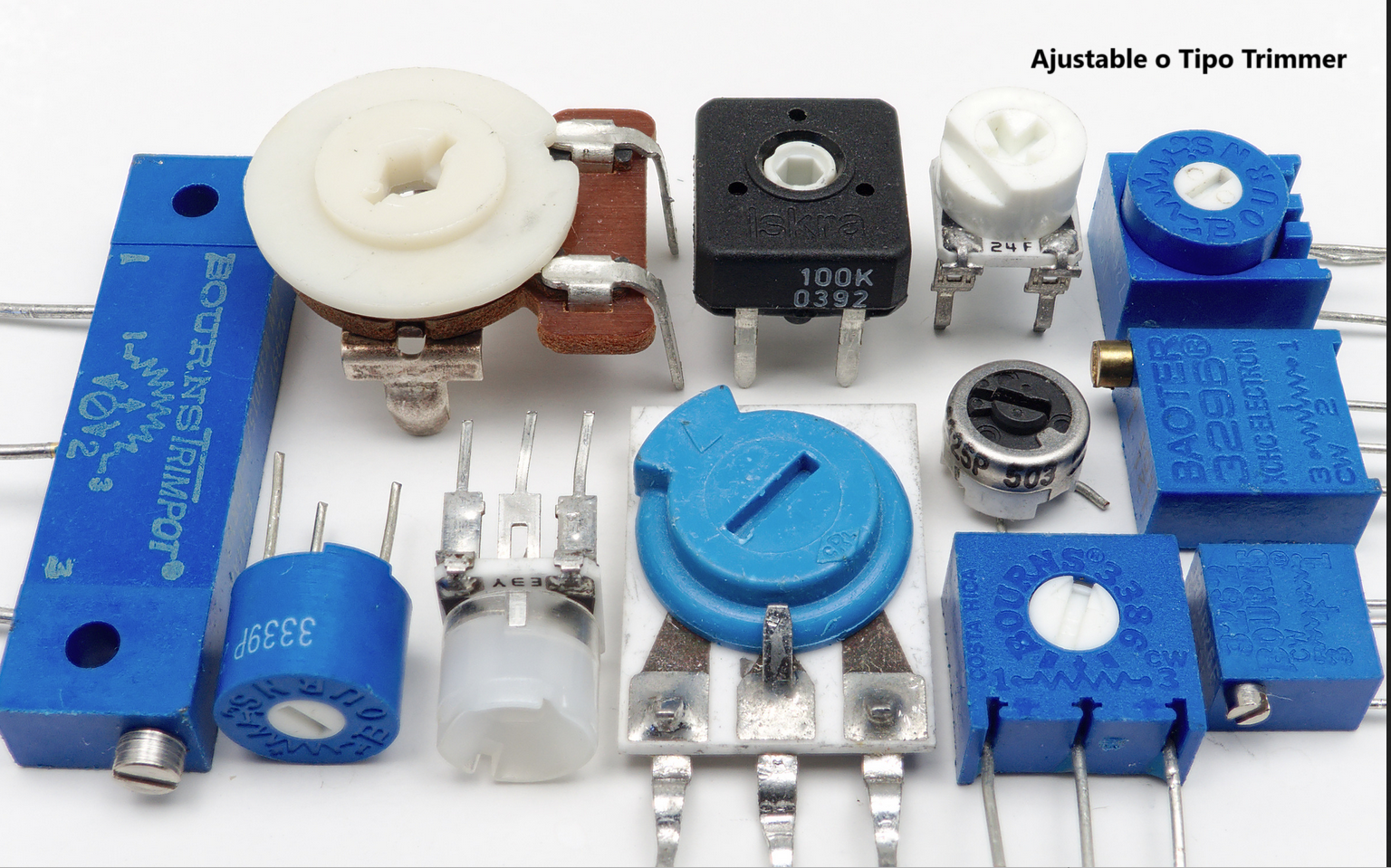

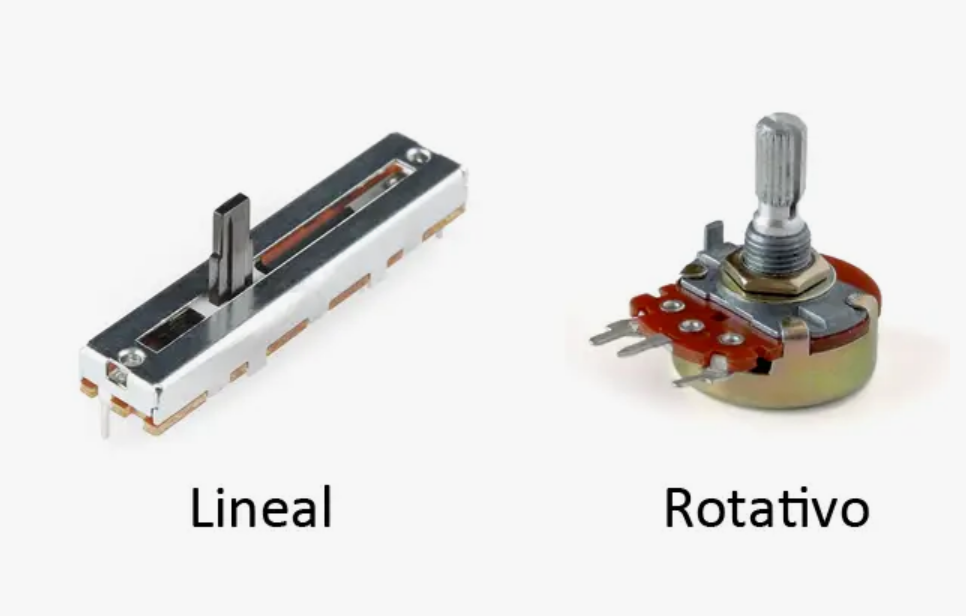

Eje o tornillo ajustable: Permite girar el cursor, ajustando la resistencia. En los trimmers, el ajuste se realiza con un destornillador.    Tipos de Potenciómetros Potenciometro Rotativo Ajusta la resistencia girando un eje. Es el más común en aplicaciones manuales como controles de volumen.       Trimmer (ajustable): Diseñado para ajustes finos y menos frecuentes. Se ajusta con un destornillador.        Lineal: Ajusta la resistencia moviendo el cursor a lo largo de una pista recta.      Digital: Controlado electrónicamente mediante señales digitales, eliminando ajustes manuales.
