Partes y terminales del potenciómetro
Un potenciómetro normalmente tiene tres terminales.
Los dos terminales externos están conectados a los extremos del material resistivo.
El terminal central se llama cursor o deslizador. Este terminal se mueve sobre la pista resistiva y entrega el valor ajustado.
Cuando giramos el eje o movemos el deslizador, cambia la posición del cursor y también cambia la resistencia o el voltaje disponible en la salida.
En los trimpots, el ajuste se realiza con un destornillador y normalmente se usan para calibraciones internas.
Idea clave:
El terminal central es el punto ajustable del potenciómetro.

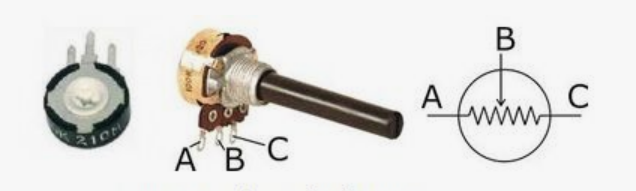

Terminales y conexiones básicas de un potenciómetro: extremos resistivos y cursor central ajustable.
