Uso seguro
Página 8 de 9
Ajustar, comprobar y después conectar
Esta fuente regulable demuestra que un adaptador o transformador de baja tensión puede reutilizarse para realizar pruebas y alimentar pequeños circuitos.
El potenciómetro permite seleccionar diferentes voltajes, pero antes de conectar una carga siempre debemos comprobar la salida con el multímetro.

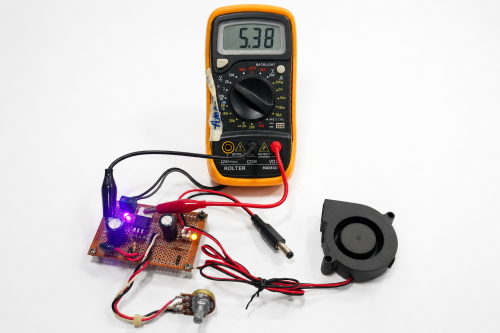

Prueba del regulador LM317T ajustado a 5,38 V con un ventilador de baja tensión como carga.
Antes de conectar una carga
Lista de comprobación:
- Consulte el voltaje que necesita el equipo.
- Ajuste la fuente sin conectar todavía la carga.
- Mida la salida con el multímetro.
- Compruebe cuál terminal es positivo y cuál es negativo.
- Conecte la carga solamente después de confirmar el voltaje.
- Observe si el LM317T comienza a calentarse.
- Desconecte inmediatamente si aparece un olor extraño, ruido, humo o calentamiento excesivo.
¿Qué podemos alimentar?
Esta fuente puede utilizarse para probar LED con su resistencia correspondiente, pequeños ventiladores, motores de bajo consumo, módulos electrónicos y circuitos experimentales.
Antes de conectar cualquier dispositivo debemos conocer su voltaje, polaridad y consumo de corriente.
Qué no debemos conectar:
No utilices esta fuente para cargar baterías de litio ni otros acumuladores que necesiten un sistema especial de carga.
Tampoco conectes equipos de alto consumo, dispositivos cuyo voltaje se desconozca o aparatos que puedan dañarse si se invierte la polaridad.
Notas sobre calentamiento:
El LM317T convierte en calor la diferencia entre el voltaje de entrada y el de salida.
Cuanto mayor sea esa diferencia y mayor sea el consumo de la carga, más se calentará el regulador. Para cargas de mayor consumo será necesario instalar un disipador adecuado.
