Pruebas de voltajes
Página 7 de 9
El resultado cambia, al girar el potenciómetro
Después de revisar las conexiones y las soldaduras, podemos alimentar la fuente y medir su salida con un multímetro.
Al girar lentamente el potenciómetro B2K, el LM317T modifica el voltaje de salida. Durante las pruebas del prototipo se registraron diferentes valores, entre ellos 5,38 V, 7,28 V y 9,72 V.

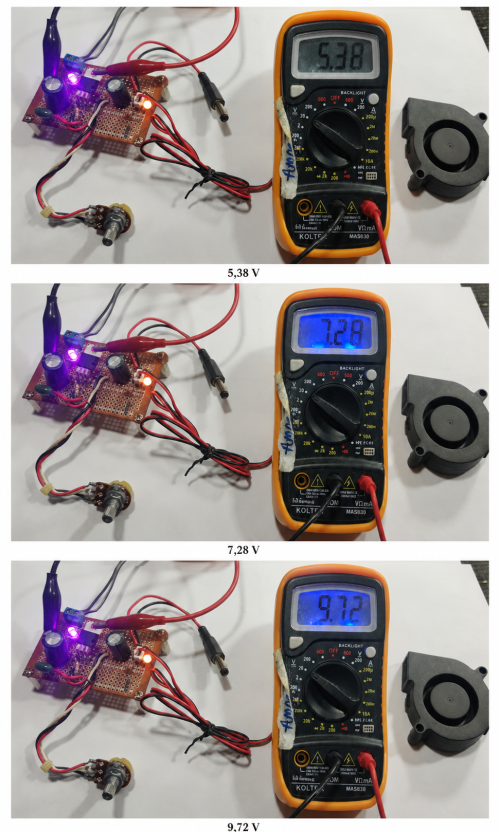

Tres voltajes obtenidos durante el ajuste del prototipo: 5,38 V, 7,28 V y 9,72 V.
Cómo realizar la medición
Procedimiento
- Coloque la punta negra del multímetro en la entrada COM.
- Coloque la punta roja en la entrada marcada VΩmA.
- Seleccione la escala de 20 V en corriente continua, DC.
- Conecte la punta negra al terminal negativo de la salida.
- Conecte la punta roja al terminal positivo de la salida.
- Alimente la fuente y observe el valor mostrado.
- Gire lentamente el potenciómetro hasta obtener el voltaje deseado.
- Antes de conectar otro circuito, vuelva a comprobar la lectura.
Resultados observados
|
Prueba |
Voltaje medido |
Qué demuestra |
|
1 |
5,38 V |
Ajuste de salida bajo |
|
2 |
7,28 V |
Valor intermedio |
|
3 |
9,72 V |
Valor superior obtenido en esta prueba |
Nota técnica:
Estos valores corresponden a una prueba particular. El rango disponible puede cambiar según el adaptador o transformador utilizado, la carga conectada y las pérdidas del puente rectificador y del LM317T.
La fuente regula hacia abajo:
No puede entregar un voltaje superior al disponible en su entrada.
Aviso de uso:
Ajuste y verifique siempre el voltaje antes de conectar un equipo. Si cambia el adaptador de entrada, vuelva a medir la salida porque el rango disponible también puede cambiar.
|
|
||
