Montaje y revisión de las soldaduras
Página 6 de 9
Comprobar antes de encender
La cara inferior de la placa contiene las uniones que conectan eléctricamente todos los componentes.
Antes de alimentar el circuito debemos revisar cada recorrido y confirmar que solamente estén unidos los puntos indicados en el esquema. Una soldadura fuera de lugar puede provocar un cortocircuito o impedir que el LM317T regule correctamente.

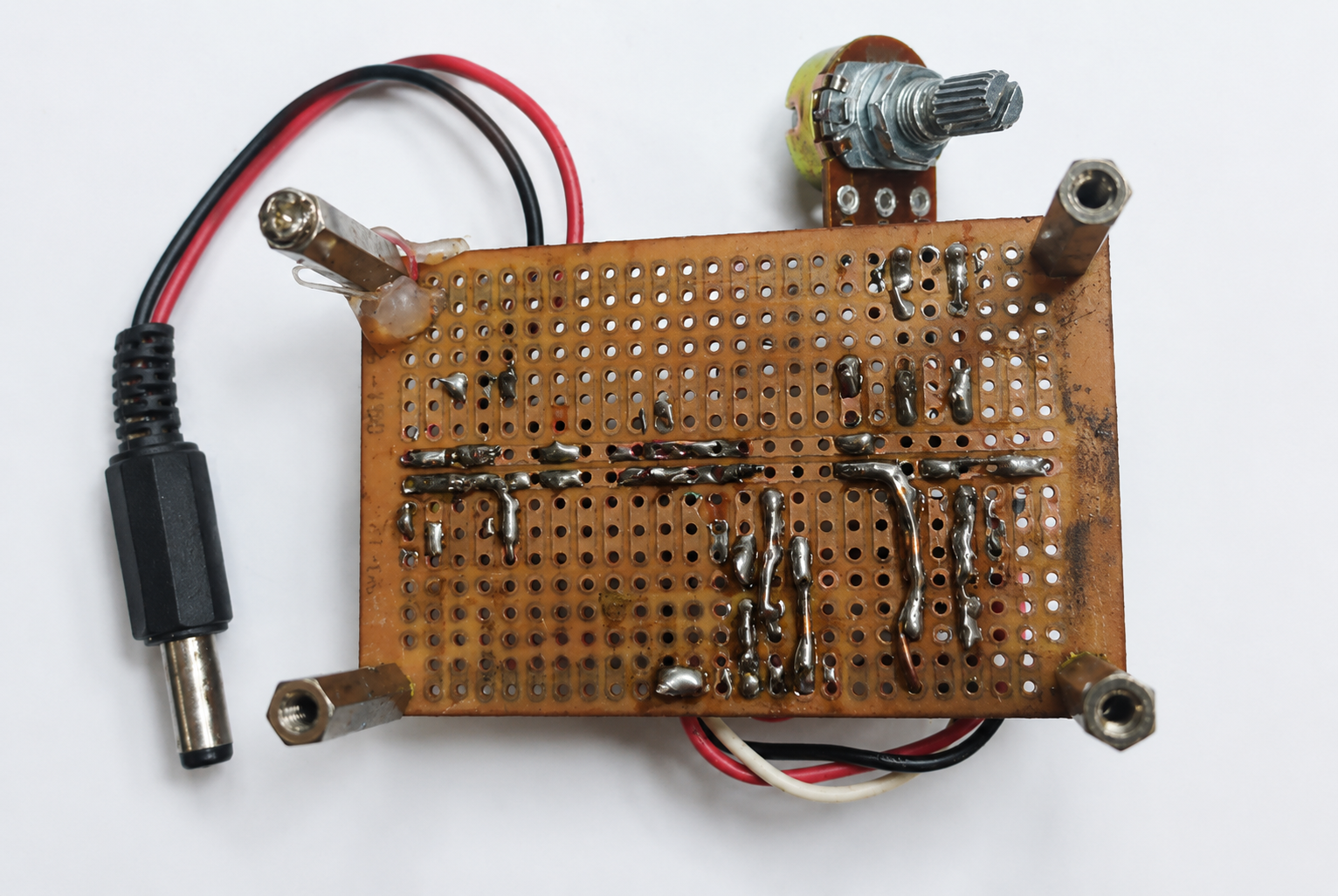

Cara inferior del prototipo, donde se observan las uniones y recorridos realizados sobre la placa perforada.
Comprobación paso a paso
Lista de revisión
Desconecte completamente el adaptador o transformador antes de tocar o medir la placa.
Revice las uniones
Compruebe que cada terminal esté sujeto y que la soldadura no forme una bola floja, tenga grietas o se mueva.
Observe los espacios entre puntos cercanos. Dos soldaduras solamente deben estar unidas cuando así lo indique el esquema.
Coloque el multímetro en la función de continuidad y verifique los recorridos que deben permanecer conectados.
Mida entre el positivo y la tierra de la entrada. Después repita la prueba entre el positivo y la tierra de la salida.
Sigue cada recorrido desde la entrada, pasando por el puente rectificador y el LM317T, hasta llegar al conector de salida.
Dato sobre el multímetro:
En la prueba de continuidad, un sonido permanente entre positivo y tierra puede indicar un cortocircuito.
En algunos casos puede escucharse un sonido breve mientras los capacitores se cargan con la pequeña corriente del multímetro. El sonido debería desaparecer y no permanecer continuamente.
Aplicar método espejo, en el análisis de las caras de la Tarjeta o PCB.
Al voltear la placa, la posición de los componentes se observa invertida con respecto a la cara superior. Utiliza los conectores, los tornillos y el potenciómetro como referencias para localizar cada sección.
Advertencia:
No alimente con la batería el circuito, si encuentra una conexión dudosa. Primero corrija la soldadura, limpie los residuos sueltos y repita las mediciones.
