Montaje de componentes
Página 5 de 9
Construir por etapas facilita la revisión
Antes de soldar, es conveniente colocar provisionalmente los componentes sobre la placa perforada y comprobar que exista suficiente espacio para todos.
Una distribución ordenada ayuda a seguir el esquema, reduce errores y facilita las futuras reparaciones o modificaciones.

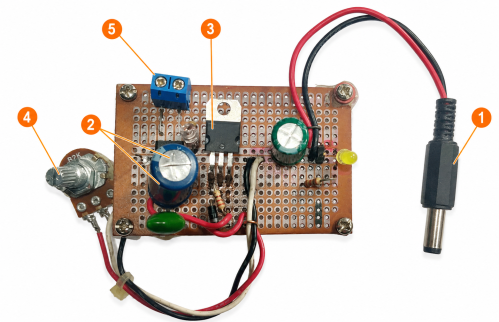

Distribución de los componentes sobre la placa perforada antes de revisar sus conexiones inferiores.
- Conector de salida.
- Capacitor principal C1 de 1000 µF/50 V.
- Regulador LM317T.
- Potenciómetro lineal B2K de 2 kΩ.
- Bornera azul de entrada.
Orden recomendado de voltaje:
Pasos de construcción
- Planificar la distribución
Coloque provisionalmente el puente rectificador, el LM317T, los capacitores y los conectores. Compruebe que los cables y las pistas puedan recorrer distancias cortas.
- Montar la etapa de entrada
Instale el conector P1, el puente rectificador, C1 de 1000 µF/50 V, C2 de 100 nF, el LED verde y su resistencia de 1 kΩ.
-
Montar la etapa de regulación
Coloque el LM317T, R1 de 220 Ω, el diodo 1N4004 y los cables que se conectarán al potenciómetro B2K.
- Montar la etapa de salida
Instale C4 de 220 µF/50 V, el LED amarillo, su resistencia de 1 kΩ y el conector P2.
- Revisar antes de soldar
Compare nuevamente la posición de cada componente con el esquema. Compruebe especialmente la orientación de los diodos, los LED, los capacitores electrolíticos y el LM317T.
Polaridad y orientación
Los capacitores electrolíticos, los LED y los diodos tienen polaridad. Si se colocan al revés, el circuito puede no funcionar y algunos componentes pueden dañarse.
En un LM317T convencional, observando el texto del componente de frente y con las patillas hacia abajo, el orden suele ser:
ADJ — OUT — IN
Antes de soldarlo, confirme siempre el orden de los terminales indicados por el fabricante.
Nota sobre el potenciómetro
El potenciómetro puede instalarse en el borde de la placa o conectarse mediante cables. Debe quedar accesible para poder ajustar el voltaje mientras se observa el multímetro.
Seguridad
Realice todo el montaje con la alimentación desconectada. No conecte el adaptador o transformador hasta terminar la revisión visual de los componentes y las soldaduras.
