Componentes utilizados
Página 2 de 9
Pocas piezas, cada una con una función
Esta fuente regulable se construyó con componentes comunes y fáciles de conseguir. Algunos controlan el voltaje, otros ayudan a filtrarlo y varios protegen el circuito durante su funcionamiento.
Antes de estudiar las conexiones, conozcamos las piezas principales utilizadas en el prototipo.
Nota:
Para mayor información de estos y otros componentes, lo encontraras en nuestra seccion de componentes de Circuito profesor, https://circuitoprofesor.pro/Clasificaci%C3%B3n-de-Componentes-Electr%C3%B3nicos2-OK/

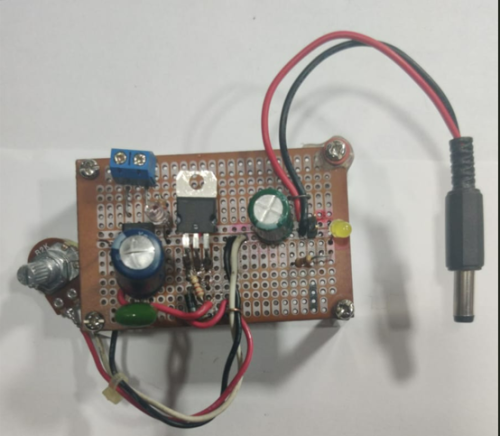

Cara de componentes del prototipo construido en una placa perforada.
Pocas piezas, cada una con una función
Lista de componentes:
• LM317T: regulador encargado de controlar el voltaje de salida.
• Potenciómetro B2K de 2 kΩ: permite ajustar el voltaje al girar su eje.
• R1 de 220 Ω: forma, junto con el potenciómetro, la red de ajuste del LM317T.
• Puente rectificador de 1,5 A: permite utilizar una entrada de corriente alterna o continua. Cuando se usa un adaptador de corriente continua, también evita problemas si se invierte la polaridad.
• Diodo 1N4004: protege al LM317T frente a la descarga del capacitor de salida.
• C1 de 1000 µF/50 V: ayuda a filtrar el voltaje de entrada.
• C2 de 100 nF: reduce pequeñas interferencias eléctricas en la entrada.
• C4 de 220 µF/50 V: ayuda a mantener estable el voltaje de salida.
• Dos resistencias de 1 kΩ: limitan la corriente que pasa por los LED.
• LED verde: indica que existe voltaje en la entrada.
• LED amarillo: indica que existe voltaje en la salida.
• Conectores de dos terminales: permiten conectar la alimentación y obtener la salida regulada.
• Placa perforada: sirve como soporte para montar y soldar todos los componentes.
Nota técnica:
El valor de 1,5 A indicado en el puente rectificador es su capacidad máxima. No significa que el prototipo pueda entregar siempre esa corriente. La capacidad real también depende del adaptador, del LM317T, del disipador y del montaje.
