Fuente regulable con LM317T



Página 1 de 9

 Aprovecha adaptadores y transformadores de baja tensión

En muchos hogares quedan adaptadores que pertenecieron a teléfonos inalámbricos, routers, equipos de sonido y otros aparatos que ya no se utilizan.

En este proyecto aprenderemos a aprovechar una fuente o un transformador de baja tensión para obtener una salida regulable mediante el LM317T y un potenciómetro lineal B2K.

El circuito puede recibir diferentes voltajes de entrada, por ejemplo 6 V, 9 V, 12 V o 15 V, tanto en corriente continua como en corriente alterna de baja tensión. Al girar el potenciómetro podemos seleccionar distintos voltajes de salida para realizar pruebas y alimentar pequeños circuitos electrónicos.

El voltaje máximo disponible dependerá del adaptador o transformador utilizado y siempre será menor que el voltaje que llega al regulador.

Aviso de comprobación

Antes de conectar un adaptador reutilizado, revisa su etiqueta y comprueba con un multímetro el voltaje que entrega. No utilices adaptadores con cables dañados, piezas flojas, olor extraño o calentamiento excesivo.

 Importante:

Utiliza únicamente adaptadores o transformadores aislados con salida de baja tensión. La entrada de este circuito nunca debe conectarse directamente a los 120 V de la instalación eléctrica.

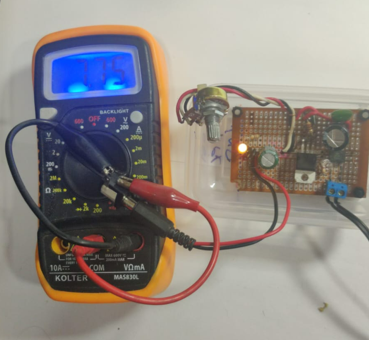

Fuente regulable con LM317T conectada a un multímetro durante una prueba de voltaje.
