Qué ocurre durante un cortocircuito



Página 2 de 11

Un camino de resistencia muy baja

Durante el funcionamiento normal, la corriente circula a través de la carga conectada a la fuente. Esa carga puede ser una lámpara, un pequeño circuito electrónico u otro dispositivo compatible con la tensión disponible.

Un cortocircuito aparece cuando los terminales positivo y negativo quedan unidos por un camino de resistencia muy baja. Esto puede suceder por un cable suelto, una conexión equivocada, una gota de soldadura o el contacto accidental entre dos pistas.

Al disminuir tanto la resistencia, la corriente intenta aumentar rápidamente. En un circuito real queda limitada por la fuente, los conductores y sus protecciones, pero aún así, puede producir calentamiento y dañar componentes.

En nuestro prototipo, la fuente LM317 limita la corriente y su tensión de salida cae cuando aparece el corto. Esa caída provoca que el relé se libere y abra el circuito, dejando la salida desconectada.

Después de retirar la falla, la salida no se recupera automáticamente: es necesario presionar SW1 para rearmar el protector.

Idea clave:

Este circuito responde a la caída de tensión producida por un cortocircuito fuerte. No mide, ni permite seleccionar un límite exacto de corriente.

  Nota de seguridad:

   Nunca realices esta prueba con la red eléctrica de 120 V, baterías de alta corriente o fuentes sin limitación.

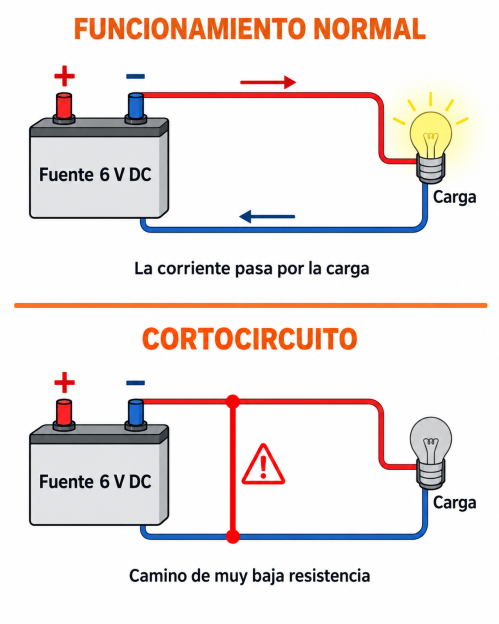

  En un cortocircuito, la corriente encuentra un camino de muy baja resistencia que evita la carga normal.
