Protector contra cortocircuitos con relé



Página 1 de 11

Desconexión y rearme manual para circuitos de baja tensión

En este proyecto construiremos un protector básico para circuitos de baja tensión. Su función es desconectar la salida cuando se produce una unión accidental entre los terminales positivo y negativo.

El circuito utiliza un relé de 5 V, un pulsador y dos indicadores luminosos. El LED rojo señala que la salida está desactivada, mientras que el LED amarillo indica que la tensión está disponible para alimentar una carga.

Para activar la salida se presiona momentáneamente SW1. Si ocurre un cortocircuito, el relé se libera y la salida queda desconectada. Después de retirar la falla, el circuito puede rearmarse presionando nuevamente el pulsador.

El prototipo fue construido y probado junto con nuestra fuente regulable LM317, ajustada aproximadamente a 6 V. Durante las pruebas desconectó correctamente la salida y permitió recuperarla de manera manual.

Importante:

Este es un proyecto educativo para baja tensión en corriente continua. No debe conectarse directamente a la red eléctrica de 120 V ni utilizarse como sustituto de un fusible o una protección comercial certificada.

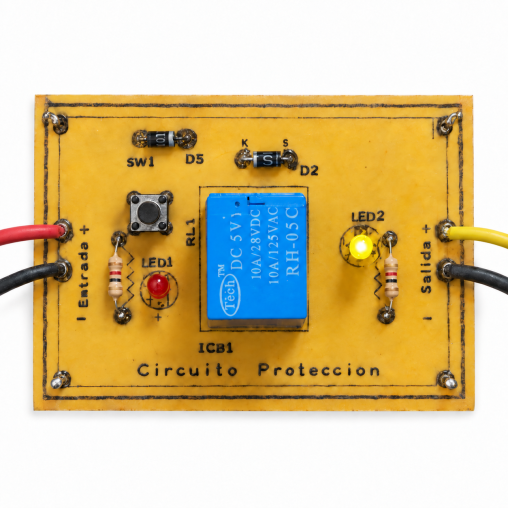

Protector V1 construido y probado con una fuente LM317 ajustada aproximadamente a 6 V.
