¿QUÉ DEBE RECORDAR SOBRE EL PPTC?

Página 6 de 6

Para finalizar, repasemos lo más importantes del PPTC.

Lo esencial

• El PPTC se instala en serie con la alimentación del circuito.

• Ante una sobrecorriente suficiente, se calienta, aumenta su resistencia y ayuda a limitar la corriente.

• No abre completamente el circuito: mientras está activado puede continuar circulando una corriente reducida.

• Después de eliminar la falla y enfriarse, puede regresar a un estado de baja resistencia.

• Debe seleccionarse mediante la hoja de datos, comprobando Ihold, Itrip, Vmax, Imax, temperatura y tiempo de disparo.

• No siempre sustituye a un fusible tradicional cuando se necesita una desconexión completa.

Antes de volver a utilizar el circuito

No basta con esperar a que el PPTC se enfríe. Primero debe localizarse y corregirse la causa de la sobrecorriente.

Conclusión

El funcionamiento seguro del PPTC, depende de conectarlo correctamente, seleccionar sus valores mediante la hoja de datos y corregir siempre la falla que produjo su activación.

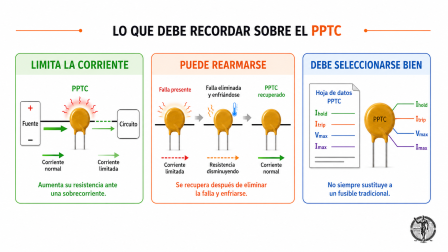

Figura 6. Principios esenciales del PPTC: limita la corriente ante una sobrecorriente, puede recuperarse después de eliminar la falla y enfriarse, y debe seleccionarse mediante sus datos eléctricos.
