¿COMO SE CONECTA UN FUSIBLE REARMABLE PPTC?

Página 5 de 6

   Ejemplo práctico y errores comúnes



Supongamos que un pequeño circuito trabaja con una fuente de 12 V y consume normalmente 300 mA.

En ese caso, se puede buscar un PPTC con una Ihold mayor de 300 mA, considerando la temperatura de trabajo, para que no se active durante el uso correcto.

Si ocurre una sobrecorriente suficiente, el PPTC se calentará, aumentará su resistencia y ayudará a limitar la corriente.

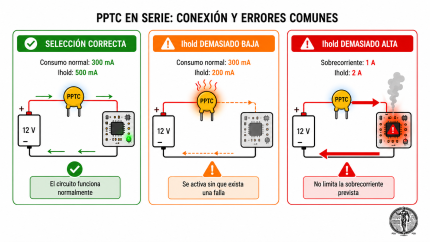

Figura 5. Efectos de seleccionar una Ihold adecuada, demasiado baja o demasiado alta.

Dónde se conecta

El PPTC normalmente se conecta en serie con la alimentación del circuito.

Positivo de la fuente → PPTC → circuito

Si la corriente sube demasiado, el PPTC actúa como protección.

 Errores comunes

•   Usar un PPTC de corriente muy baja

El circuito puede apagarse o fallar aunque no exista un problema real.

• Usar un  PPTC de corriente demasiado alta

El componente puede no proteger adecuadamente el circuito.

• Ignorar el voltaje máximo

Un PPTC debe seleccionarse también por el voltaje de trabajo, no solo por la corriente.
