¿CÓMO SE ESCOGE  UN FUSIBLE REARMABLE PPTC?

Página 4 de 6

El tamaño físico no basta

Dos PPTC de aspecto similar pueden soportar corrientes y voltajes diferentes. Por eso, no deben seleccionarse únicamente por su tamaño, color o forma: es necesario consultar la hoja de datos del fabricante.

Datos principales

Corriente de mantenimiento (Ihold)

Es la corriente máxima que el PPTC puede conducir normalmente sin activarse, bajo las condiciones indicadas por el fabricante. Debe ser superior al consumo normal del circuito, considerando la temperatura de trabajo.

Corriente de disparo (Itrip)

Es la corriente mínima que provoca el cambio del PPTC hacia un estado de alta resistencia, bajo condiciones determinadas. Esto no significa que la respuesta sea instantánea; el tiempo de disparo depende de la corriente y la temperatura.

Voltaje máximo (Vmax)

Es el voltaje máximo que el PPTC puede soportar sin dañarse dentro de sus condiciones nominales. Debe ser superior al voltaje máximo presente en el circuito.

Importante

Los valores de Ihold e Itrip cambian con la temperatura.  También deben revisarse la corriente máxima de falla (Imax) y el tiempo de disparo.

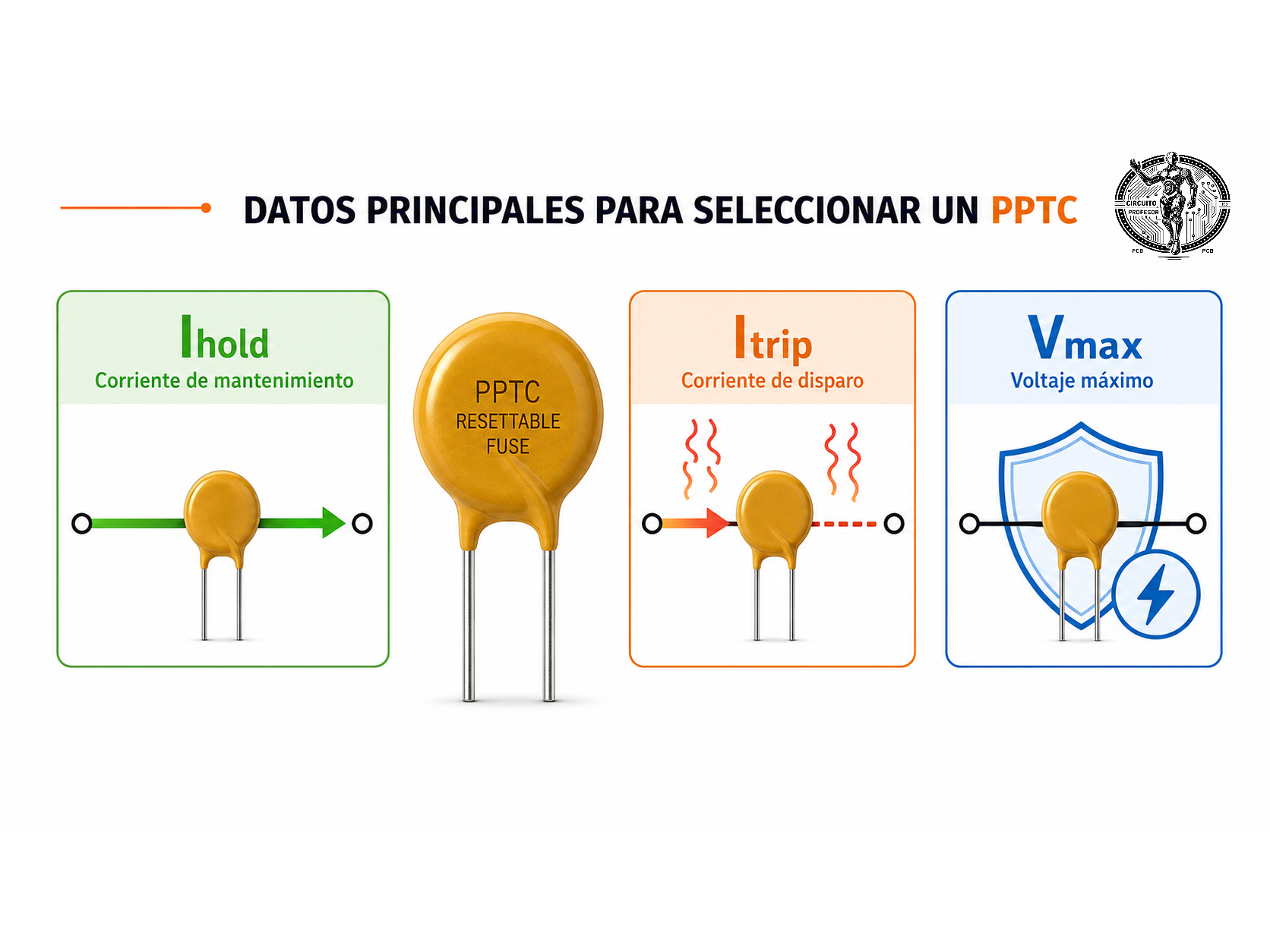

Figura 4. Datos principales para seleccionar un PPTC: corriente de mantenimiento (Ihold), corriente de disparo (Itrip) y voltaje máximo (Vmax).
