¿DÓNDE SE UTILIZA UN PPTC?
Página 3 de 6
Un fusible rearmable PPTC se instala en serie con la alimentación del circuito para ayudar a limitar la corriente cuando ocurre una sobrecarga o una falla de sobrecorriente.
Aplicaciones comunes
- Baterías: ayuda a limitar una corriente excesiva hacia el circuito alimentado.
- Fuentes de alimentación: puede proteger determinadas salidas y módulos conectados.
- Motores pequeños: limita la corriente excesiva producida por una sobrecarga o el bloqueo del eje.
- Módulos electrónicos: ayuda a reducir daños ocasionados por un consumo anormal de corriente.
Límites importantes
Importante: un PPTC no protege ante cualquier cortocircuito ni desconecta completamente la corriente como un fusible tradicional. Mientras permanece activado, continúa circulando una pequeña corriente residual.
Para utilizarlo correctamente deben respetarse sus límites de voltaje, corriente de falla, temperatura y tiempo de respuesta. Tampoco debe sustituir automáticamente un fusible tradicional cuando el diseño exige una desconexión completa.
En la siguiente página veremos los principales valores utilizados para seleccionar un PPTC.

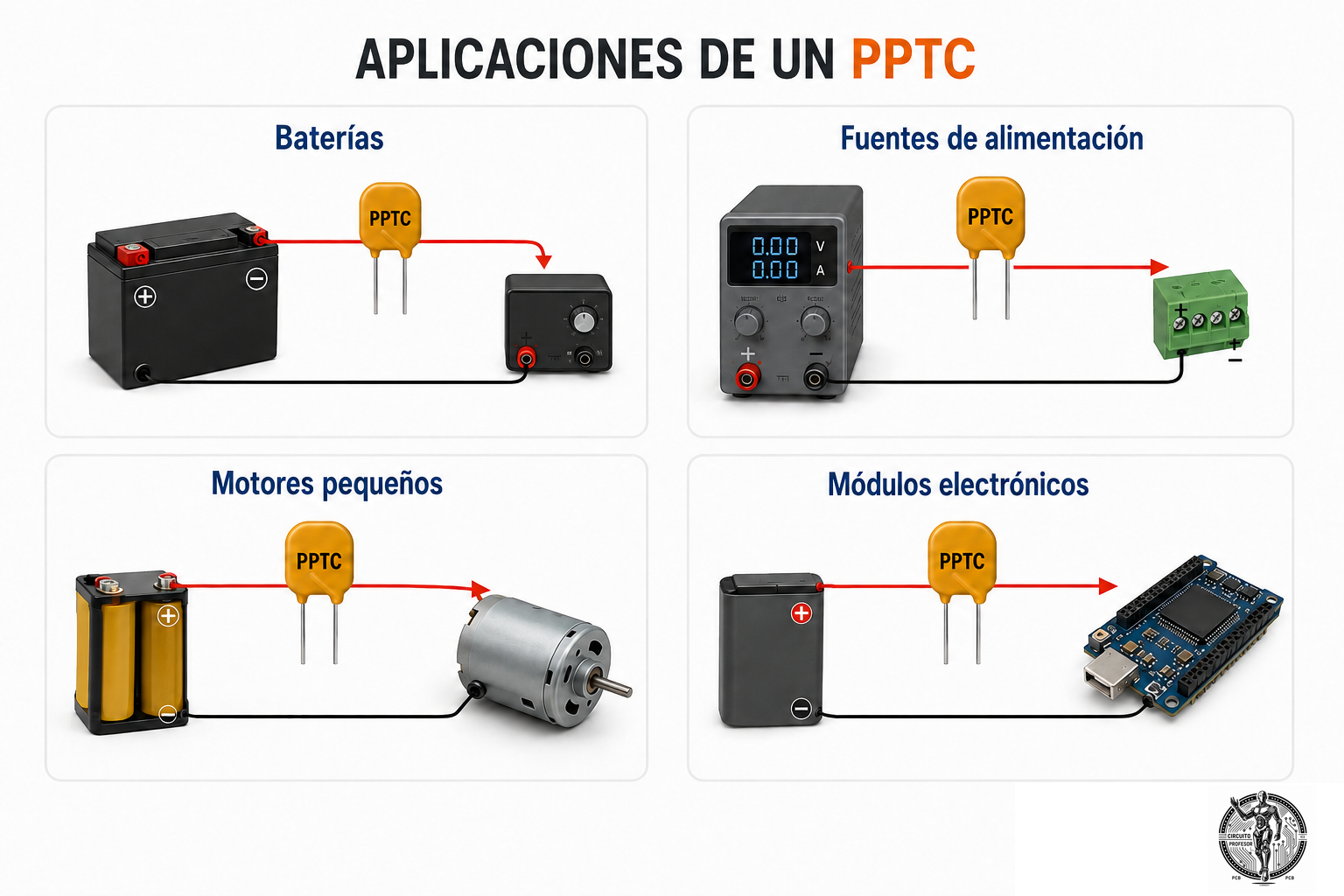

Figura 3. Un fusible rearmable PPTC se instala en serie con la alimentación para ayudar a limitar la corriente cuando ocurre una sobrecarga o una falla de sobrecorriente.
