¿CÓMO FUNCIONA UN FUSIBLE REARMABLE PPTC?
Página 2 de 6
Funcionamiento por calentamiento
El fusible rearmable PPTC responde a una sobrecorriente mediante el calentamiento de su material interno.
1. Durante el funcionamiento normal
El PPTC presenta una resistencia baja y permite que la corriente circule hacia el circuito. Produce una pequeña caída de voltaje, pero el equipo funciona normalmente.
2. Cuando ocurre una sobrecorriente
Si la corriente aumenta por encima del nivel previsto, el PPTC se calienta y su resistencia aumenta considerablemente.
De esta manera, limita la corriente a un valor reducido y ayuda a evitar daños en el circuito. Este cambio no siempre es instantáneo: el tiempo de respuesta depende de la intensidad de la corriente y de la temperatura.
3. Cuando se elimina la falla
Al eliminar la causa de la sobrecorriente y desconectar o reducir la alimentación, el PPTC comienza a enfriarse.
Su resistencia disminuye progresivamente y el circuito puede volver a funcionar. La recuperación no siempre es inmediata.

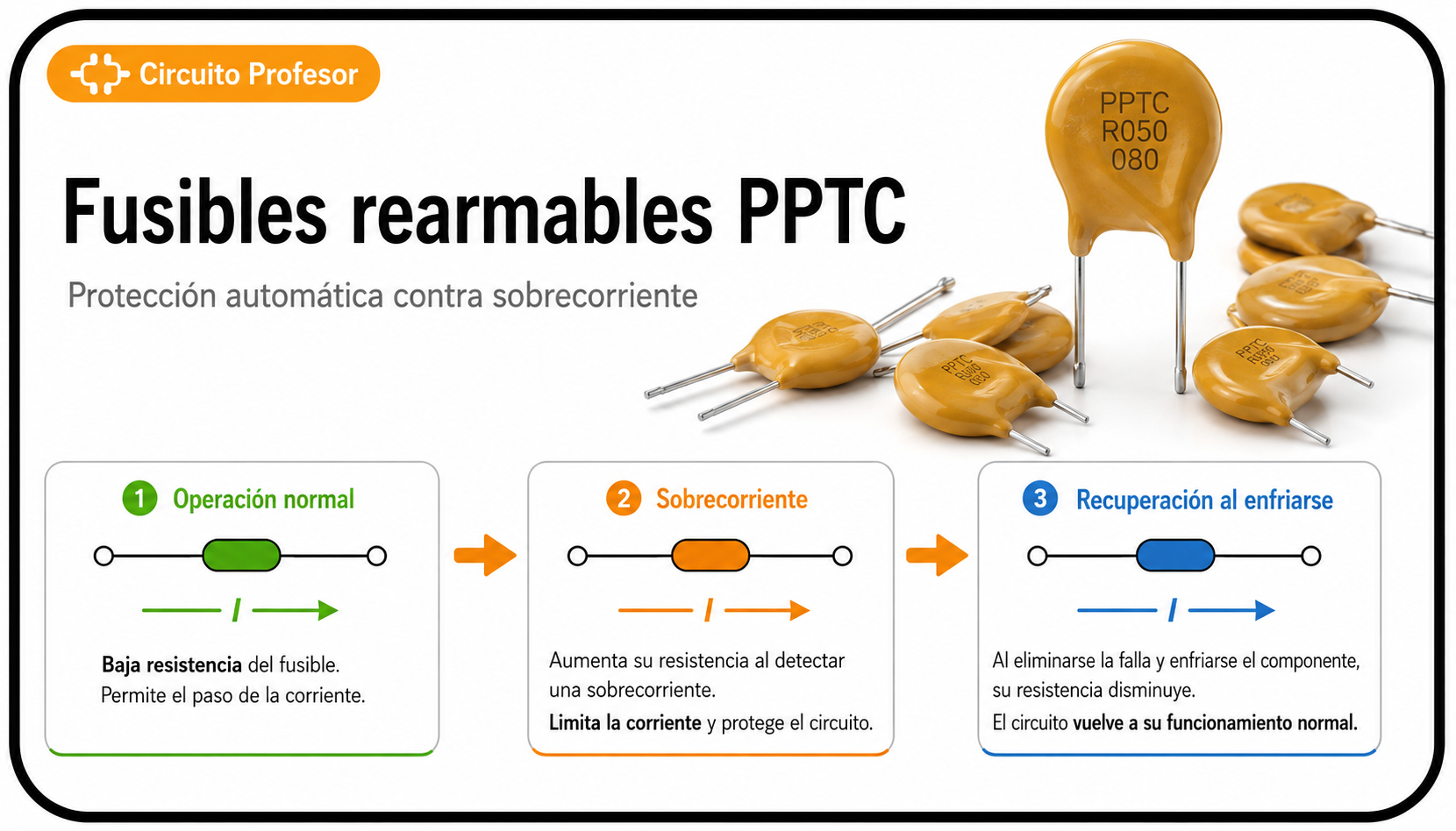

Figura 2. Funcionamiento básico de un fusible rearmable PPTC: operación normal, limitación de corriente ante una sobrecorriente y recuperación después de eliminar la falla y enfriarse.
