FUSIBLE TÉRMICO
Página 4 de 5
Tipos y aplicaciones de los fusibles térmicos
Los fusibles térmicos se fabrican en diferentes formas para adaptarse al espacio disponible y a la zona que deben proteger.
- Axiales de cuerpo metálico: poseen un terminal en cada extremo. Son comunes en cafeteras, planchas, secadores y otros aparatos que producen calor.
- Radiales o encapsulados: tienen sus terminales orientados hacia un mismo lado y pueden instalarse en placas electrónicas, motores o transformadores.
- Integrados en conjuntos de protección: algunos se colocan en contacto con bobinados, resistencias calefactoras o varistores MOV para desconectar el circuito si aparece un sobrecalentamiento peligroso.
El fusible térmico debe ubicarse cerca de la parte que se desea vigilar, porque actúa según el calor que llega hasta su cuerpo.
Nota importante:
Un fusible térmico no debe confundirse con un termostato. El termostato normalmente puede abrir y cerrar el circuito varias veces; el fusible térmico abre el circuito permanentemente y debe reemplazarse.

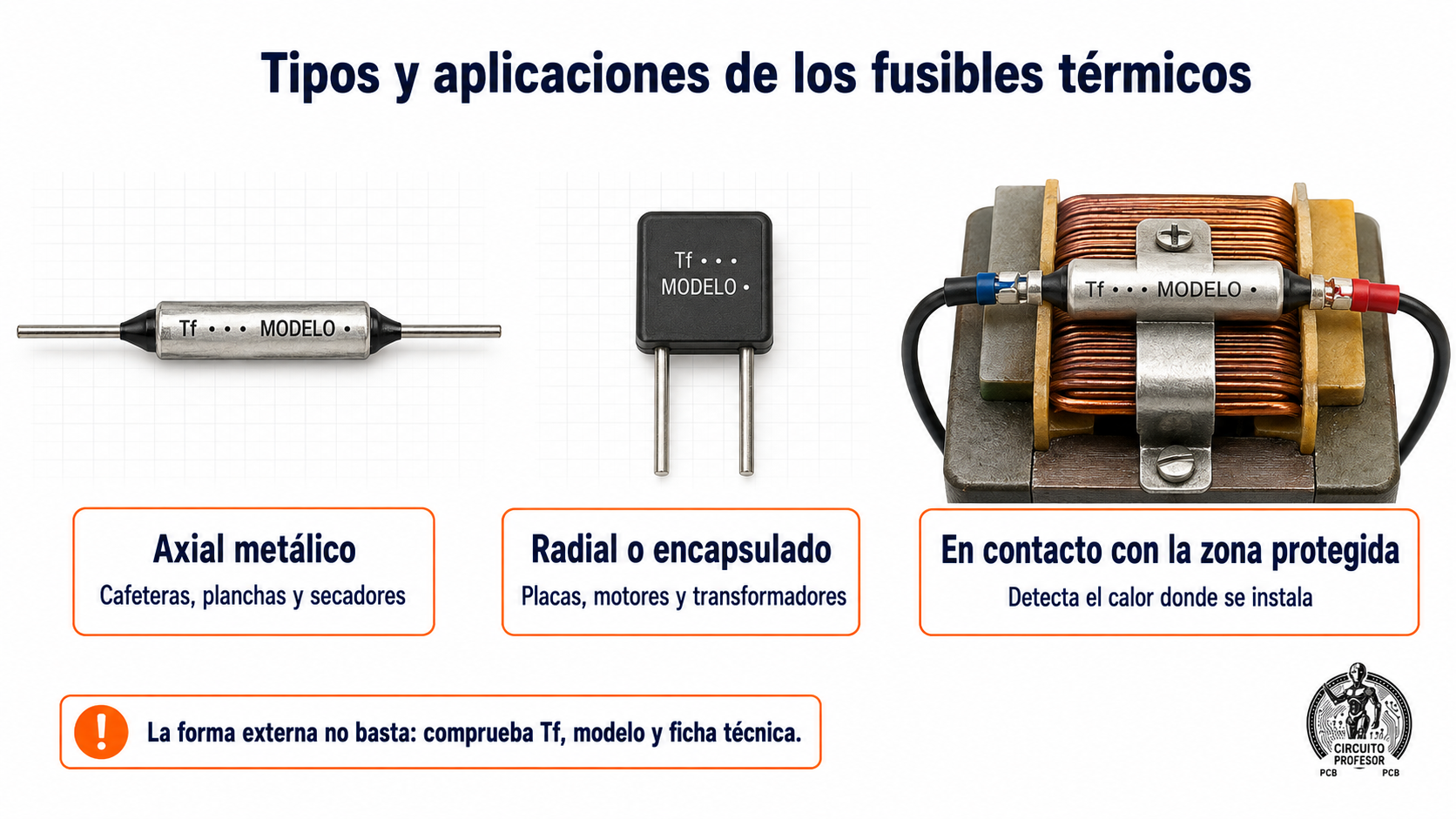

Figura 4. Diferentes formatos de fusibles térmicos utilizados para proteger aparatos, motores, transformadores y otros circuitos contra el sobrecalentamiento.
