FUSIBLE TÉRMICO
Página 3 de 5
¿Qué significan los datosde un fusible térmico?
Las marcas impresas en un fusible térmico permiten conocer sus características principales. Antes de reemplazarlo, es necesario revisar todos sus datos y no solamente su corriente y tensión.
- Tf — Temperatura de actuación: temperatura nominal a la que el fusible está diseñado para abrir permanentemente el circuito. Ejemplo: Tf 130 °C.
- Corriente nominal (A): corriente máxima indicada para su funcionamiento normal. Ejemplo: 5 A.
- Tensión nominal (V): tensión máxima para la cual fue diseñado. Ejemplo: 250 V.
- Código o modelo: permite consultar la ficha técnica y confirmar otras características del componente.
Algunos fabricantes también indican Th, relacionada con la temperatura que puede soportar durante un tiempo determinado sin actuar, y Tm, que representa un límite máximo de temperatura establecido para el fusible.
Importante:
Una marca como 5 A / 250 V no confirma por sí sola que el componente sea un fusible térmico. También debe identificarse su temperatura de actuación —por ejemplo, Tf 130 °C— o consultar su ficha técnica.

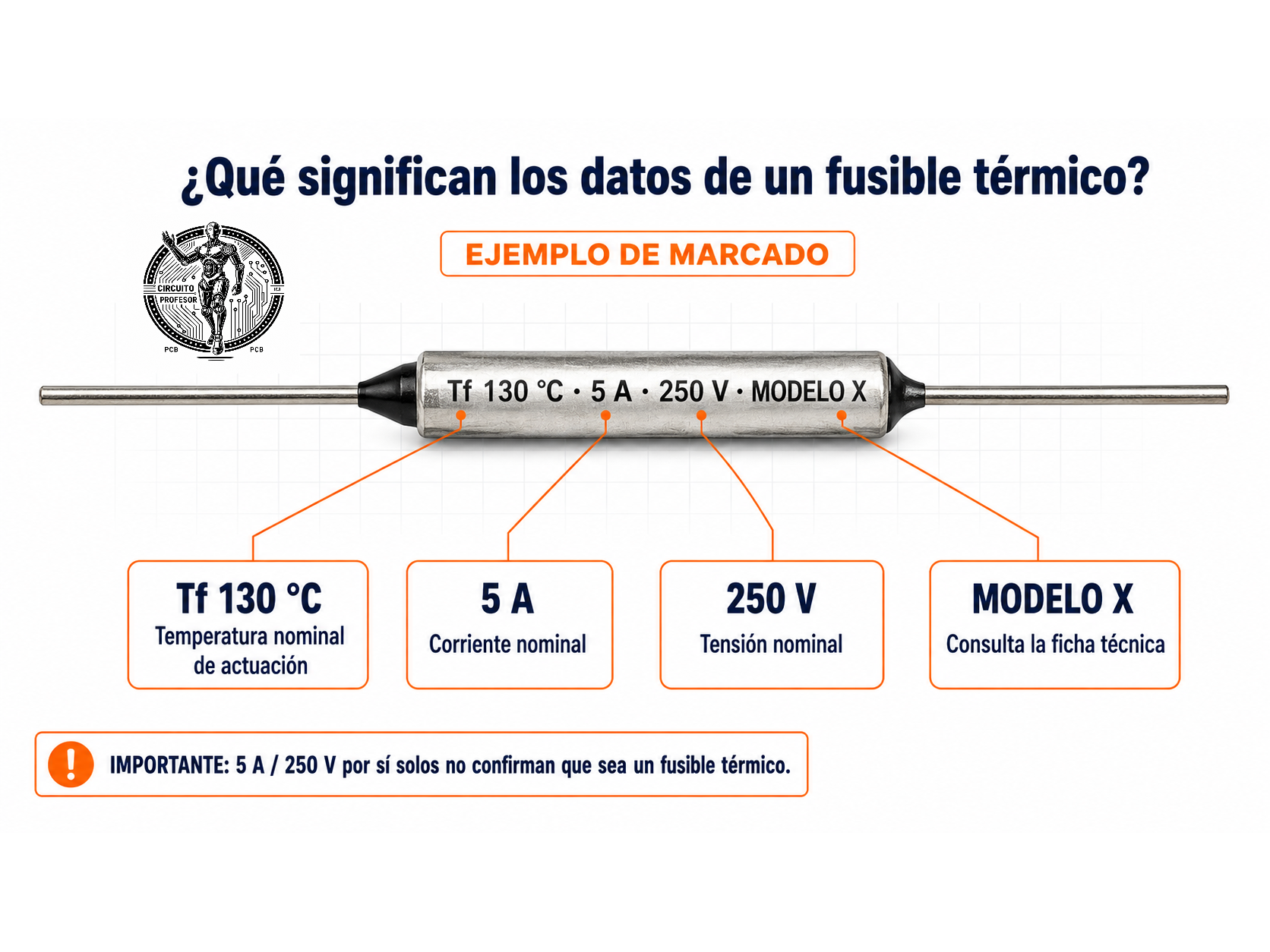

Figur3. Las marcas del fusible térmico indican su temperatura de actuación, corriente, tensión y modelo
