FUSIBLE TÉRMICO
Página 2 de 5
¿Cómo funciona un fusible térmico?
El fusible térmico se conecta en serie con el circuito y se coloca cerca del componente o la zona que podría sobrecalentarse.
Durante el funcionamiento normal, sus contactos internos permanecen cerrados y permiten el paso de corriente. Cuando el calor transmitido a su cuerpo alcanza la temperatura de actuación, su mecanismo interno se libera y abre los contactos.
Al quedar el circuito abierto, se interrumpe la corriente y el equipo deja de funcionar, ayudando a evitar daños mayores por sobrecalentamiento.
Importante:
El fusible térmico responde al calor que recibe. Por eso, su ubicación y el contacto térmico con la zona protegida son fundamentales.
Nota técnica breve:
El mecanismo interno puede variar según el fabricante, pero su resultado es el mismo: abrir permanentemente el circuito al alcanzar la temperatura especificada.

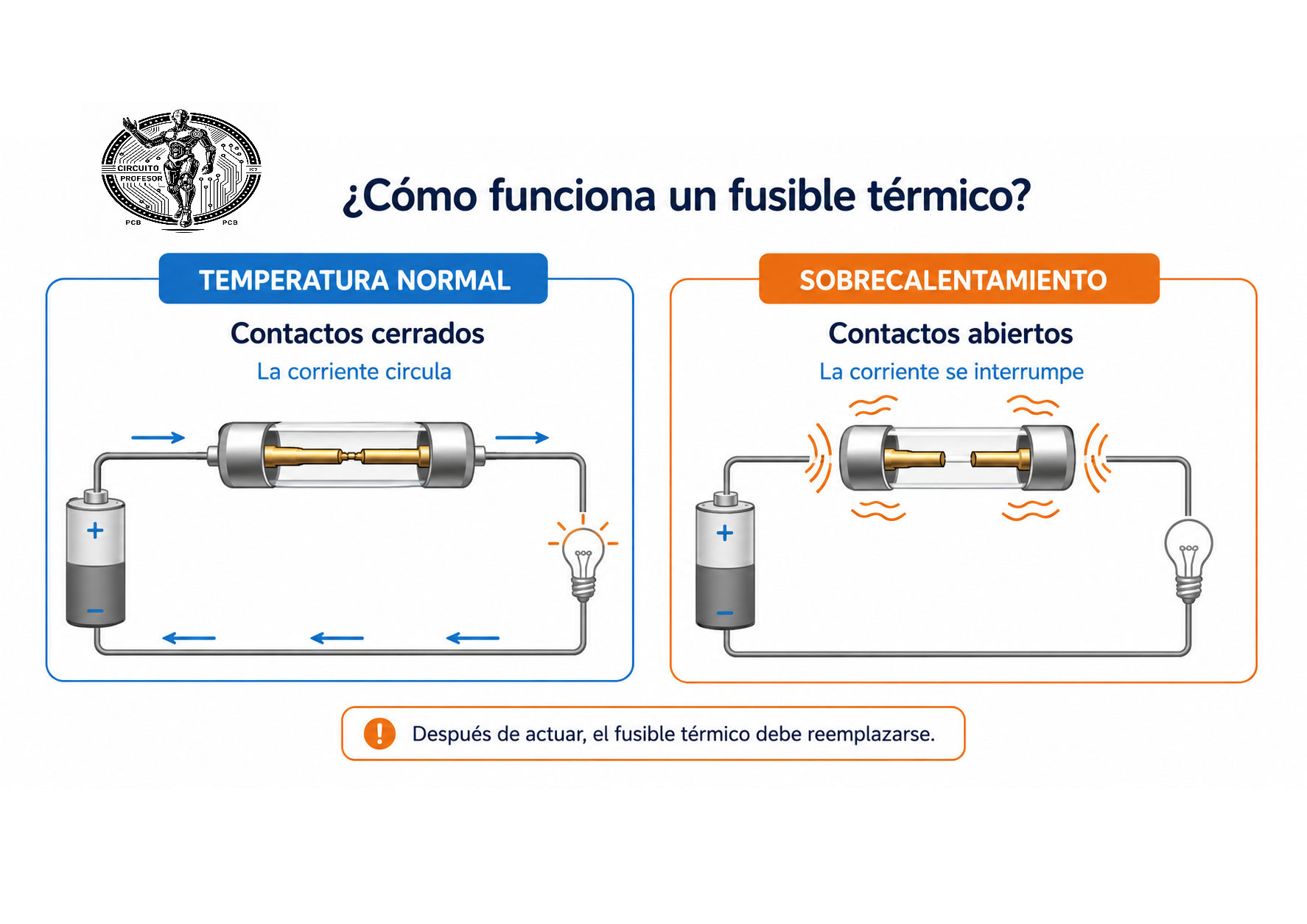

Figura 2. Al alcanzar su temperatura de actuación, el fusible térmico abre el circuito e interrumpe el paso de corriente.
