FUSIBLE ELÉCTRICO
Página 4 de 6
Tipos comunes de fusibles eléctricos
Los fusibles eléctricos se fabrican en diferentes formas y tamaños según el equipo y el circuito que deben proteger.
- De vidrio: permiten observar fácilmente si el elemento interno se ha fundido. Son comunes en aparatos electrónicos.
- De cerámica: soportan temperaturas y corrientes de falla mayores. Su interior no puede revisarse visualmente.
- Automotrices: poseen dos terminales planos y se utilizan principalmente en vehículos.
- SMD: son muy pequeños y se instalan directamente sobre las placas electrónicas.
Aunque tengan la misma corriente nominal, dos fusibles pueden poseer diferente capacidad de interrupción, velocidad de actuación, tensión o tamaño.
Importante:
Los fusibles eléctricos no deben confundirse con los fusibles térmicos ni con los fusibles rearmables PPTC. Cada uno responde a una condición diferente.

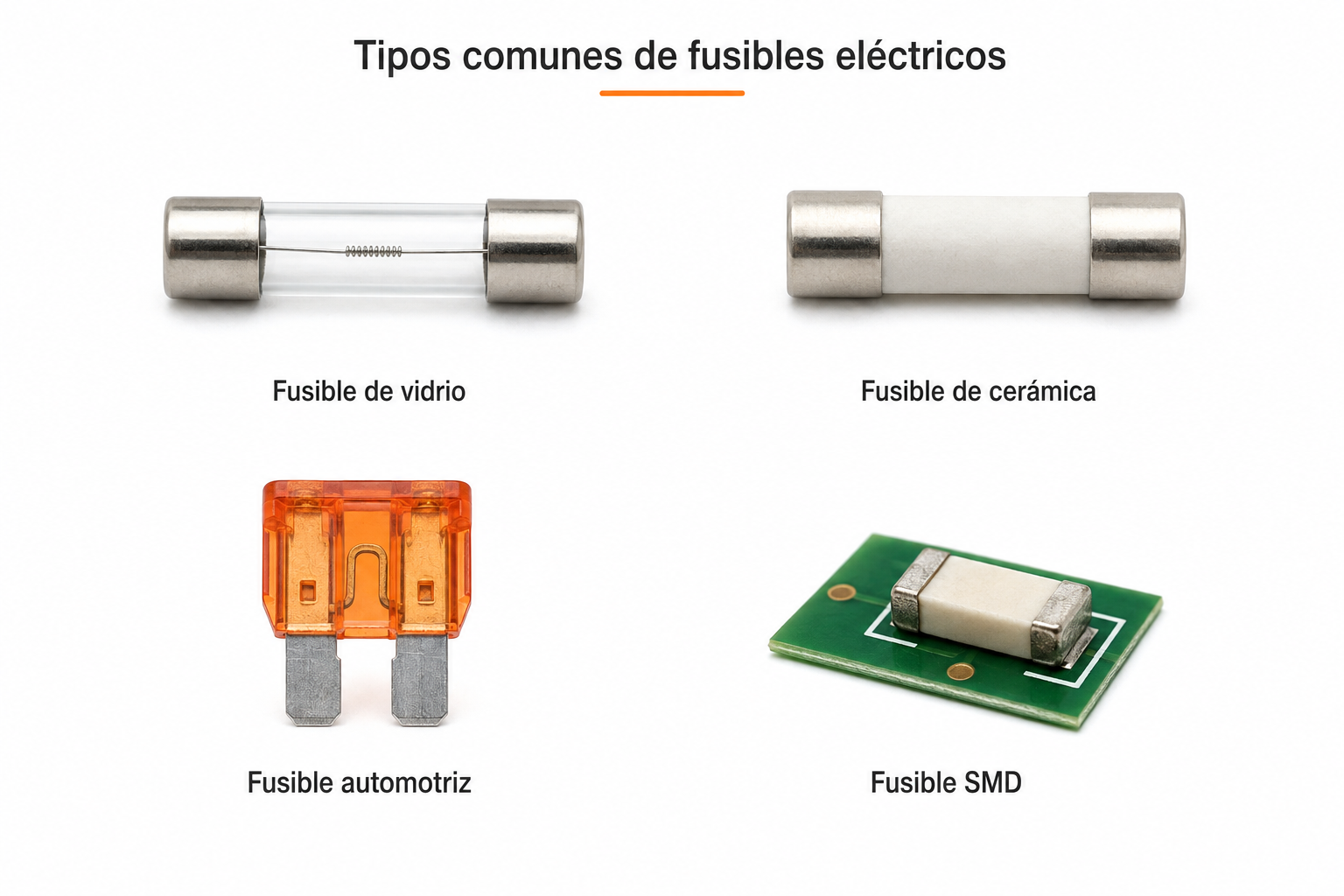

Figura 4. Fusibles de vidrio, cerámica, automotrices y SMD utilizados en diferentes aplicaciones.
