FUSIBLE ELÉCTRICO
Página 2 de 6
¿Cómo funciona un fusible eléctrico?
El fusible se conecta en serie con el circuito. Esto significa que toda la corriente que alimenta el equipo debe pasar por su elemento metálico interno.
Durante el funcionamiento normal, ese elemento permite el paso de la corriente sin interrumpir el circuito. Sin embargo, si ocurre una sobrecarga o un cortocircuito, la corriente aumenta y produce más calor dentro del fusible.
Cuando el exceso de corriente alcanza un nivel peligroso durante cierto tiempo, el elemento fusible se funde y se separa. De esta manera, el circuito queda abierto, deja de circular corriente y se ayuda a evitar daños mayores en los cables y componentes.
El fusible no actúa siempre con la misma rapidez. Ante un cortocircuito intenso puede fundirse casi inmediatamente, mientras que una sobrecarga pequeña puede necesitar más tiempo para hacerlo. Por eso existen fusibles rápidos y retardados, seleccionados según las características del equipo.
Importante:
El fusible reacciona al exceso de corriente. No debe confundirse con el fusible térmico, que se activa cuando alcanza una temperatura determinada.

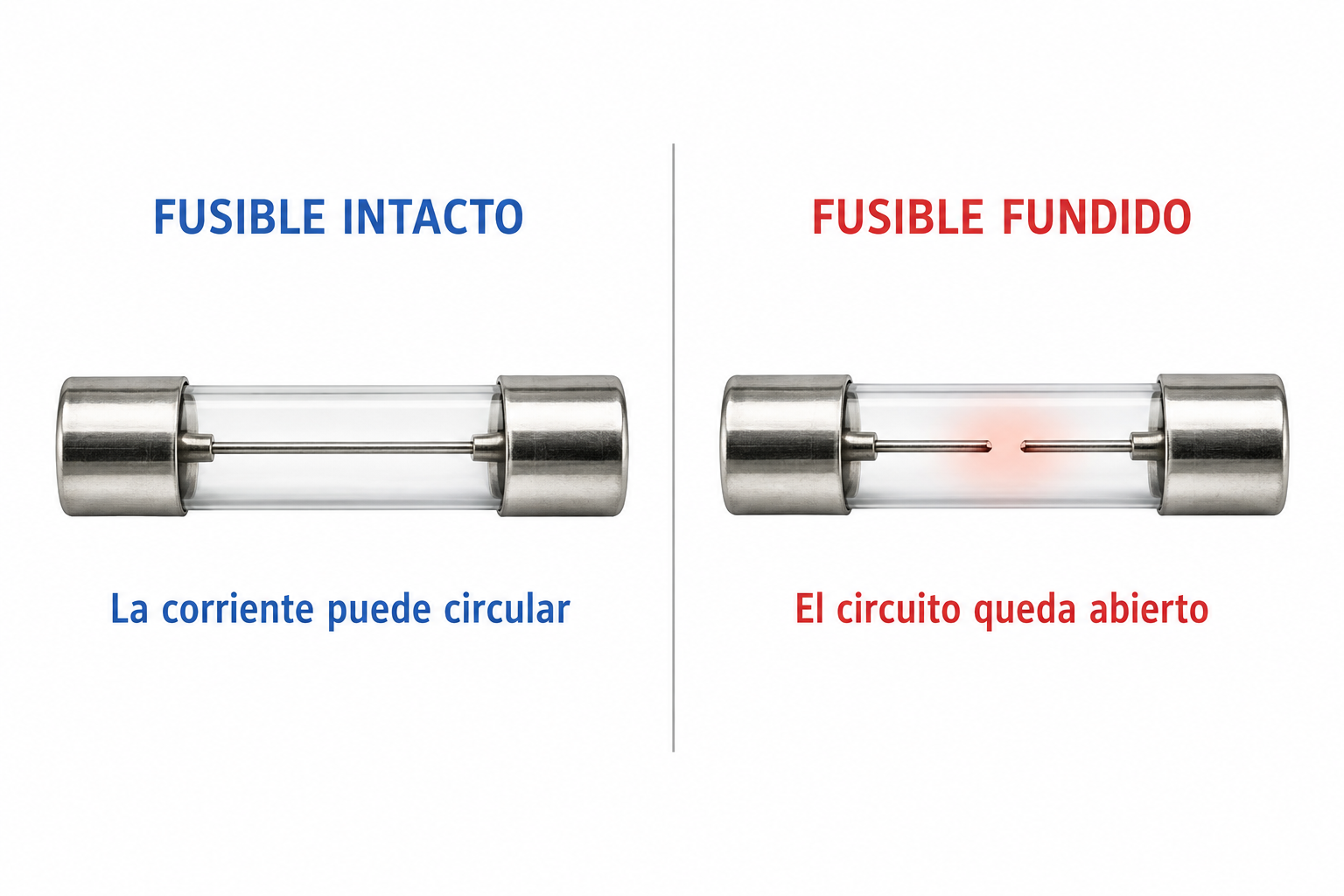

Figura 2. Cuando la corriente excesiva funde el elemento interno, el circuito queda abierto y se interrumpe el paso de corriente.
