¿Que es un fusible eléctrico y para que sirve?
Un fusible eléctrico es un componente de protección que interrumpe el paso de corriente cuando esta supera un valor seguro para el circuito.
En su interior contiene un elemento metálico calibrado. Si ocurre una sobrecarga o un cortocircuito, el aumento de corriente calienta este elemento hasta fundirlo. Al romperse, el circuito queda abierto y deja de circular corriente.
Su función es ayudar a limitar los daños que una corriente excesiva podría causar en los cables, componentes o equipos conectados. Por esta razón, los fusibles se utilizan en fuentes de alimentación, electrodomésticos, vehículos, regletas y muchos otros dispositivos eléctricos y electrónicos.
Existen fusibles de diferentes formas y tamaños, como los de vidrio, cerámica y los diseñados para soldarse directamente en una placa electrónica. Aunque su apariencia cambia, todos cumplen el mismo principio básico de protección.
Importante:
El fusible se conecta en serie y es de un solo uso. Cuando actúa, debe sustituirse por otro del mismo tipo y con las mismas características eléctricas.

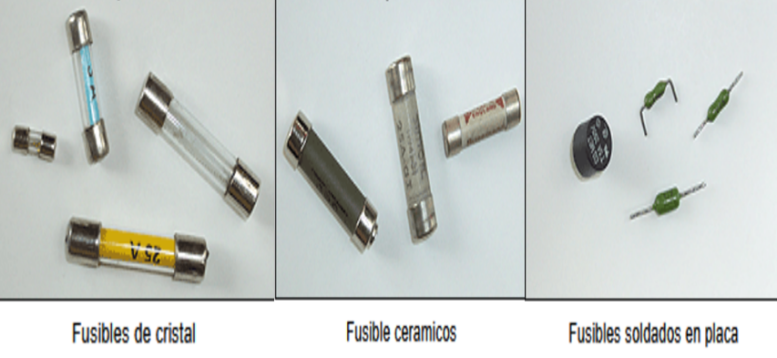

Figura 1. Ejemplos de fusibles eléctricos de vidrio, cerámica y formatos para montaje en placas electrónicas. Las características varían según el tipo y el fabricante.
