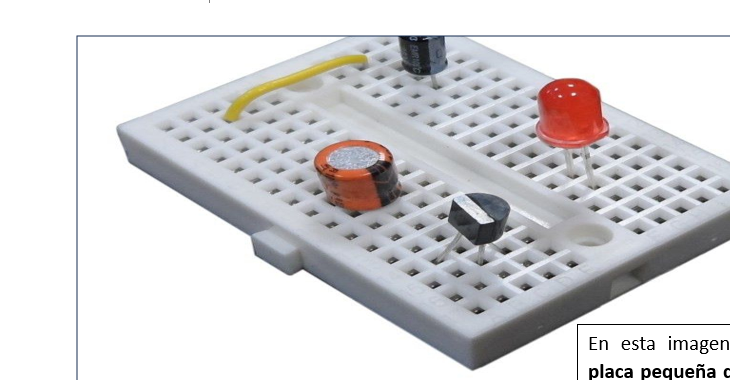

Montaje en el Protoboard
Sigue estos pasos para montar el circuito en un protoboard:
Conexiones Iniciales:
A continuación, una explicación corta y sencilla de cómo podrías montar esta fuente en una protoboard, asumiendo que ya dispones de un transformador o fuente AC de bajo voltaje (por seguridad):
Preparar la alimentación reducida
Utiliza un transformador que convierta 110 V AC a un voltaje más bajo (p. ej., 12 V AC). De preferencia, conéctalo a la protoboard a través de cables o pines seguros para evitar manejar directamente la red eléctrica.
Armar el puente rectificador (BR1) en la protoboard
Coloca los cuatro diodos del puente rectificador en la configuración correcta (o un puente ya encapsulado).
Asegúrate de que la salida positiva y la negativa del puente queden bien definidas en filas separadas.
Agregar el primer capacitor de filtrado (C1)
Conecta el capacitor entre la salida positiva del puente y el negativo (tierra). Observa la polaridad si es electrolítico (el borne negativo al negativo del puente).
Colocar el LED indicador con su resistencia (R2)
En paralelo a la salida del puente (o ligeramente después de C1), añade el LED y la resistencia en serie. El LED debe encenderse cuando fluya la corriente.
Instalar el regulador LM317 y su circuito de ajuste
Ubica el LM317 (IN, OUT y ADJ) de forma que puedas cablear los componentes alrededor.
Conecta R1 (1 kΩ) y el potenciómetro (VR1) entre la pata de salida y la pata ADJ, siguiendo el diagrama.
Añade D1 si lo incluyes para protección, y el capacitor de desacoplo pequeño (C2, 100 nF) cerca del regulador para filtrar picos.
Agregar el capacitor de salida (C3)
Colócalo entre la salida y tierra, lo más cerca posible del pin de salida del regulador. De nuevo, cuida la polaridad.
Verificar conexiones y polaridad
IMPORTANTE:
Revisa que los diodos estén en el sentido correcto, que los capacitores electrolíticos no estén invertidos y que el potenciómetro gire correctamente para ajustar la salida.
Encender y medir
Conecta el transformador a la corriente (teniendo cuidado con la seguridad).
Verifica con un multímetro la tensión en la salida del LM317. Ajusta el potenciómetro para ver cómo varía el voltaje.
Al terminar estos pasos, tendrás una fuente de alimentación básica, segura y ajustable en la protoboard, ideal para ensayar componentes y aprender cómo funciona cada etapa de la conversión de AC a DC regulada.

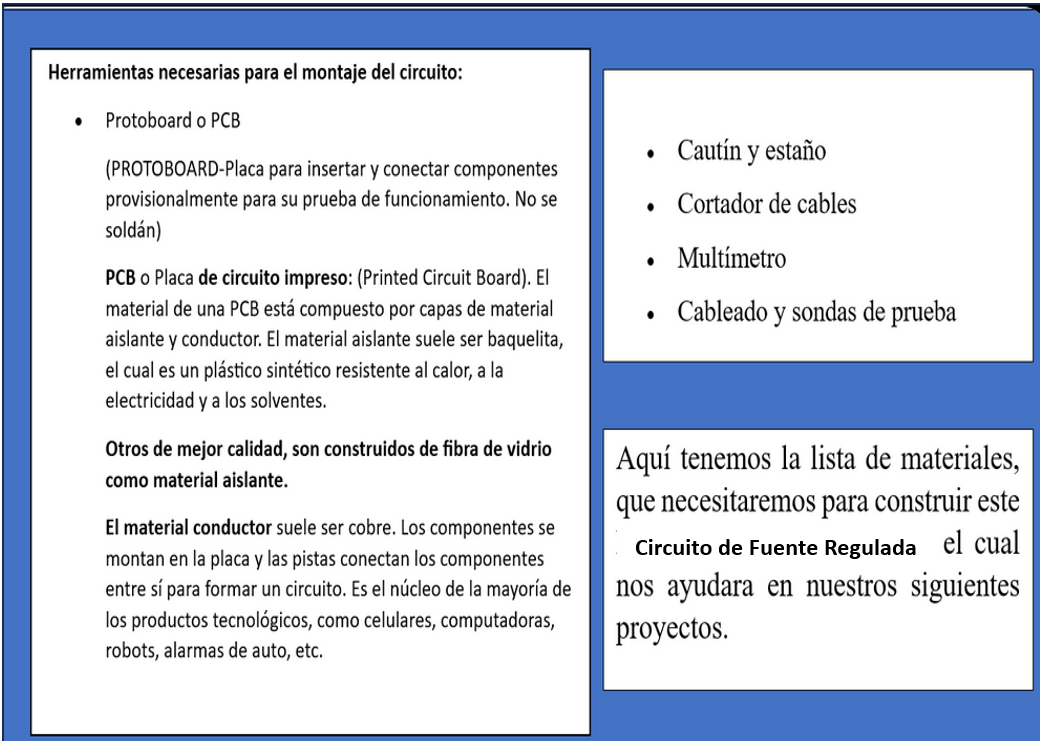

Montaje en PCB:
Si deseas un dispositivo más robusto, diseña una PCB para soldar los componentes:
-
Diseña el esquema en un software como KiCad o EasyEDA.
-

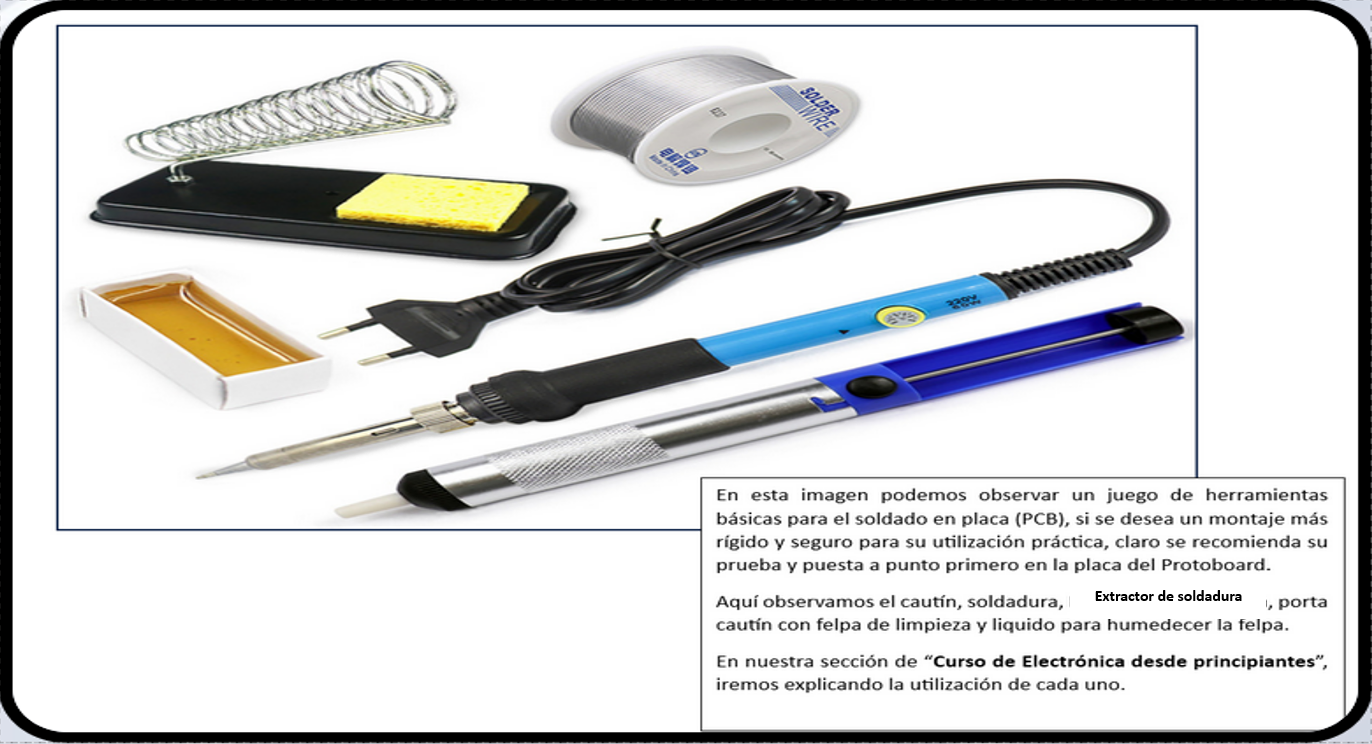

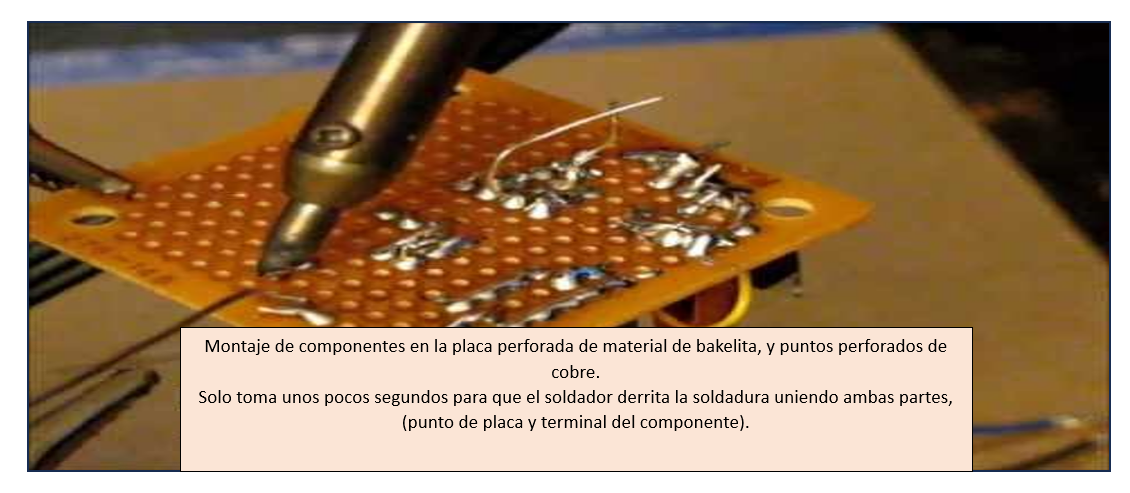

Imprime el diseño en una placa PCB y suelda los componentes.
-
Coloca los conectores de las sondas y encapsula el circuito para protegerlo.
