FUENTE REGULADA CON LM 317_ pagina 1
.
Introducción
Una fuente regulada es un circuito electrónico cuyo propósito principal es convertir la corriente alterna (AC) de la red eléctrica en una tensión continua (DC) estable y confiable.
A diferencia de una simple fuente de alimentación no regulada que únicamente rectifica y filtra la señal—, una fuente regulada incorpora un regulador de voltaje que mantiene la salida fija o ajustable dentro de un rango preciso, incluso si la carga o la tensión de entrada varían.
En el caso del circuito presentado, se utiliza un regulador LM317 para obtener un voltaje de salida ajustable. El transformador reduce la tensión de 110 V AC a un valor menor y seguro; el puente rectificador y los condensadores generan la corriente continua básica, y finalmente el LM317 permite regular dicha tensión, garantizando una alimentación limpia y estable para proyectos o dispositivos electrónicos. Con esta combinación, se logra un sistema de alimentación confiable ideal para aplicaciones de laboratorio, proyectos educativos y diversas prácticas de electrónica.
En la 1 era. figura Superior .

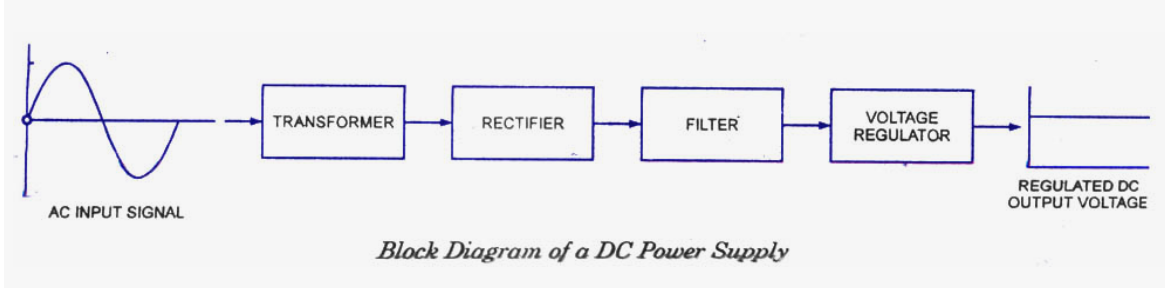

Observamos el diagrama que representan los bloques básicos de una fuente de alimentación de corriente continua (DC) a partir de una señal de corriente alterna (AC).
En las siguientes tenemos:
Transformador (Transformer)
Reduce (o eleva, según sea el caso) el voltaje AC de la red a un nivel más bajo y seguro.
Rectificador (Rectifier)
Convierte la señal AC en pulsos de corriente continua (DC pulsante), normalmente mediante un puente de diodos.
Filtro (Filter)
Elimina el “rizado” o fluctuaciones de la señal rectificada, alisándola para que se aproxime a una tensión DC más estable (se emplean condensadores, inductores o ambos).
Regulador de voltaje (Voltage Regulator)
Ajusta y mantiene constante el voltaje de salida deseado, aun si varía la carga o la tensión de entrada.
Salida DC regulada (Regulated DC Output Voltage)
Es la tensión estable y limpia lista para alimentar circuitos o dispositivos electrónicos.

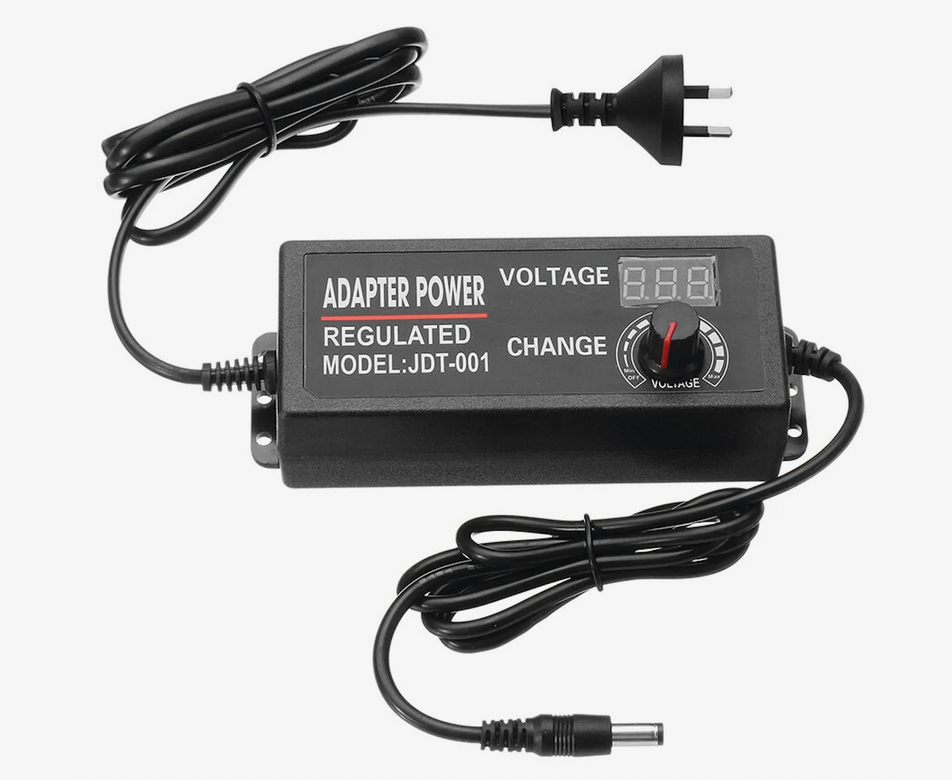

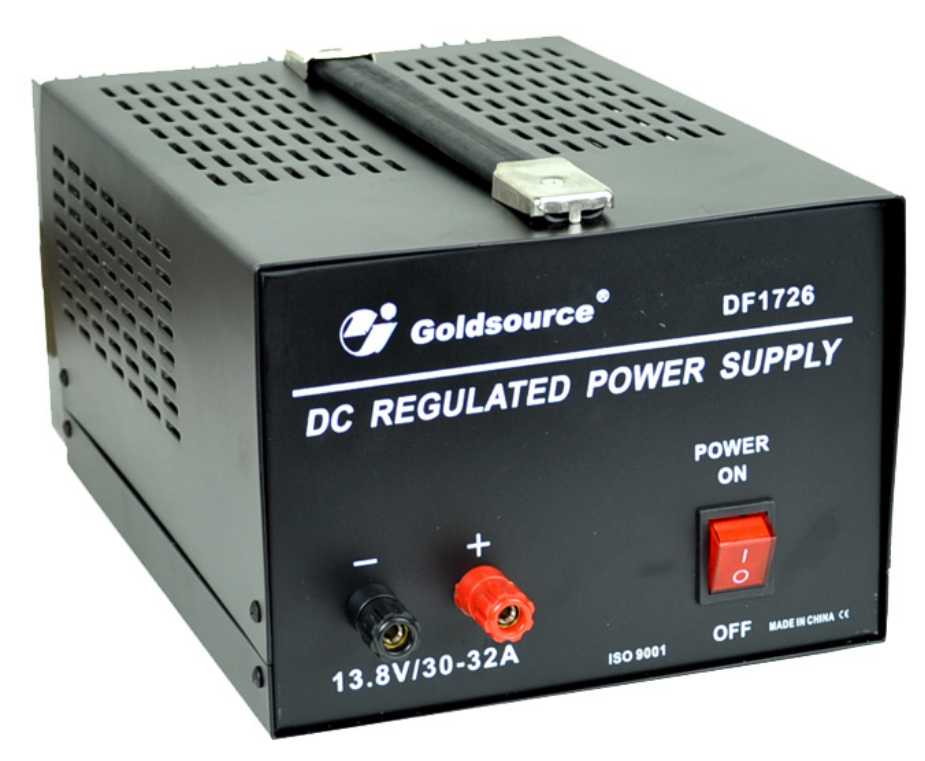

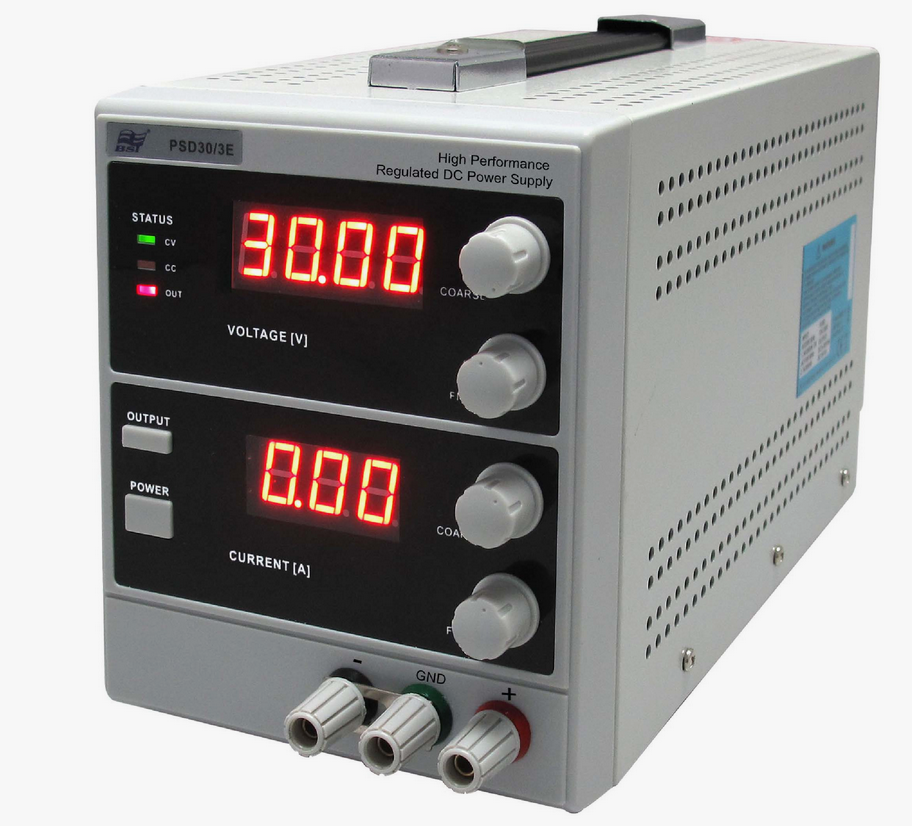

Las tres (3) siguientes figuras, ejemplifican modelos comerciales de fuentes de Poder Regulable comerciales.
