En electrónica y electricidad no siempre se dibujan los componentes con su apariencia real.

Para facilitar la lectura y el diseño de los circuitos, se utilizan símbolos eléctricos normalizados.

Cada símbolo representa un componente específico y permite comprender rápidamente cómo está conectado un circuito.

Algunos símbolos básicos

• Fuente de energía (pila o batería).

• Conductor.

• Interruptor.

• Lámpara.

• Resistencia.

Esquema eléctrico

Un esquema eléctrico es un dibujo formado por símbolos que muestra cómo están conectados los componentes de un circuito.

No representa el aspecto físico de los componentes, sino la forma en que están unidos eléctricamente.

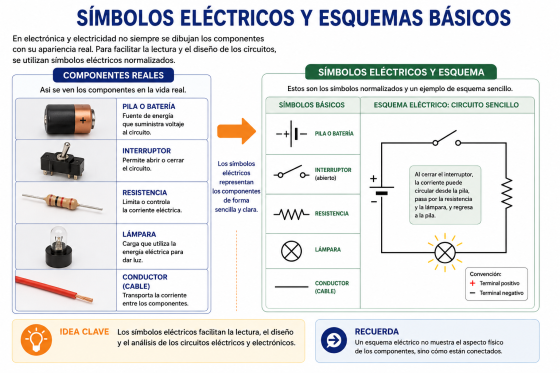

Figura 4: Los símbolos eléctricos permiten representar un circuito de forma clara y sencilla sin dibujar los componentes reales.
