Condensadores
El condensador, también llamado capacitor, es un componente capaz de almacenar temporalmente energía en forma de campo eléctrico.
Su capacidad se mide en faradios, representados por la letra F.
En electrónica se utilizan con frecuencia valores más pequeños:
- Microfaradios: µF.
- Nanofaradios: nF.
- Picofaradios: pF.
Funciones principales
Los condensadores pueden utilizarse para:
- Reducir variaciones de voltaje.
- Filtrar ruido eléctrico.
- Almacenar energía temporalmente.
- Crear retardos.
- Acoplar o desacoplar señales.
Condensadores polarizados
Algunos condensadores, como los electrolíticos, tienen polaridad.
Esto significa que poseen un terminal positivo y uno negativo, por lo que deben conectarse correctamente.
Una conexión invertida puede dañarlos.
Ejemplo
En una fuente de alimentación, un condensador colocado después del rectificador ayuda a suavizar las variaciones del voltaje.

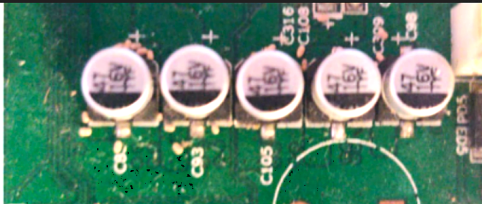

Figura 3. Condensadores electrolíticos montados en una tarjeta electrónica real. Ayudan a filtrar y estabilizar la alimentación del circuito.
Idea clave:
El condensador almacena energía temporalmente y ayuda a estabilizar el comportamiento del circuito.
Cierre:
En la siguiente página conoceremos los diodos y los LEDs.
