3. Rectificadores: ¿por qué son importantes?

Un rectificador es un circuito que convierte la corriente alterna (CA) en corriente continua (CC) utilizando diodos.

Son esenciales en fuentes de poder, cargadores de baterías y muchos dispositivos electrónicos.



3.1 Tipos de rectificadores

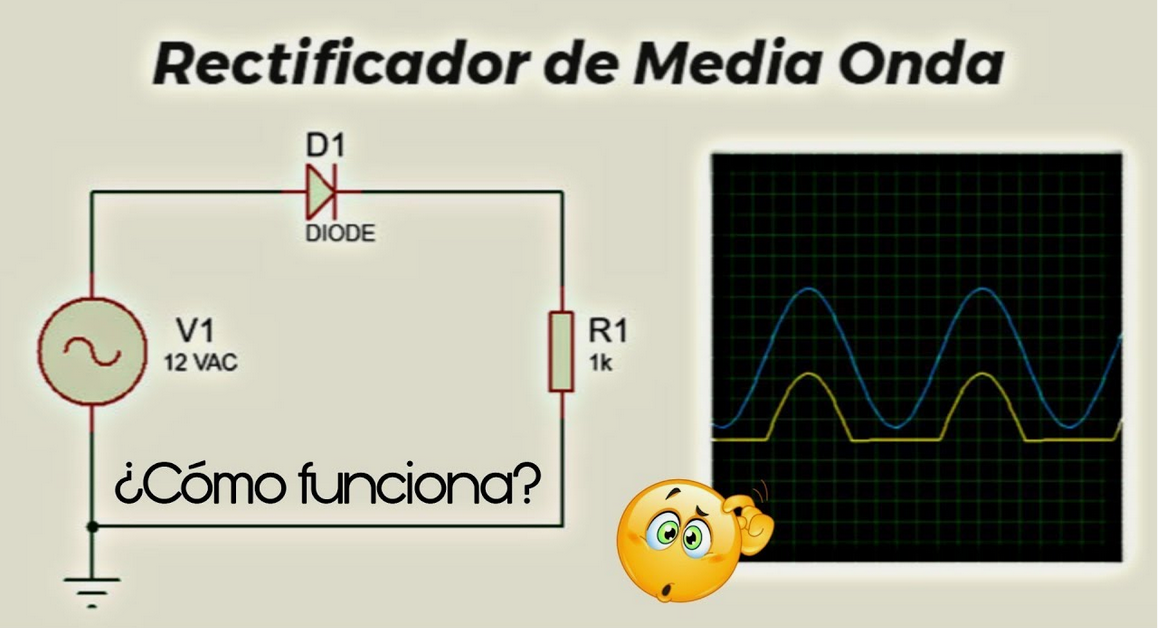

Rectificador de media onda

• Utiliza un solo diodo.

• Solo aprovecha la mitad positiva (o negativa, según la polaridad del diodo) de la onda sinusoidal de entrada.

• Es sencillo pero la corriente resultante es pulsante y aprovecha poca energía de la señal.

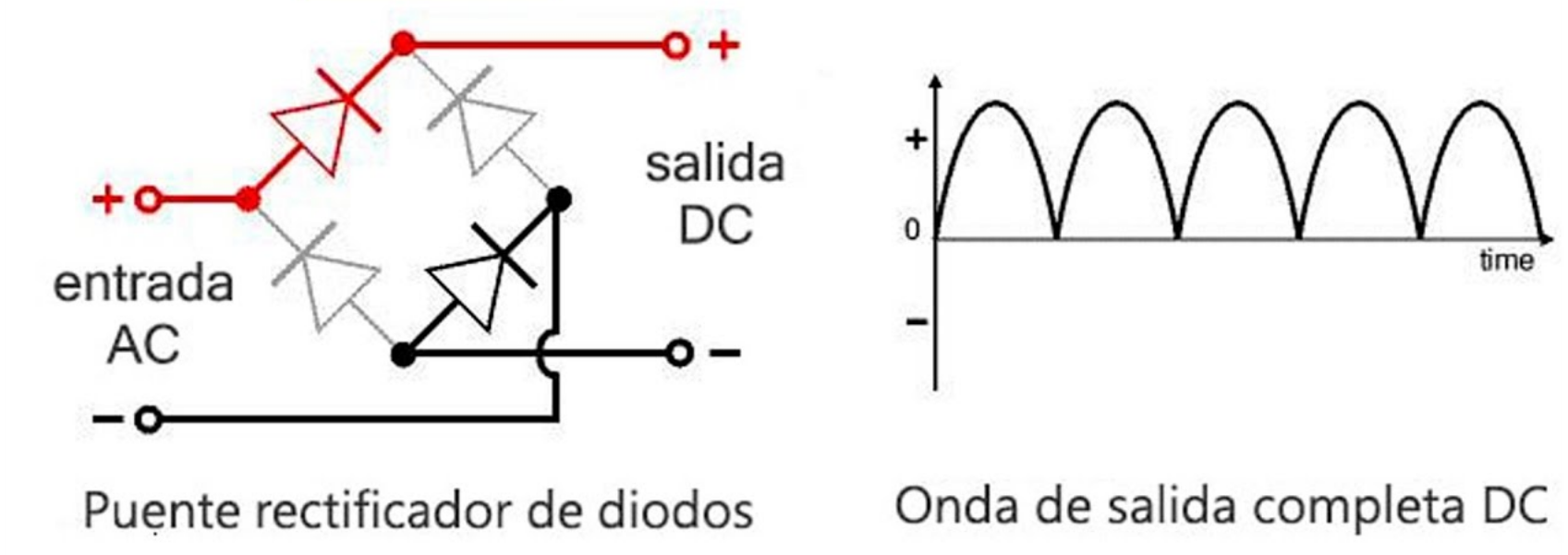

Rectificador de onda completa en puente (Bridge)



• Emplea cuatro diodos dispuestos en forma de puente.
• No requiere un transformador con derivación central.

• Ambas mitades de la onda se rectifican, ofreciendo una salida de mayor aprovechamiento energético y menor ondulación.





















































































































.

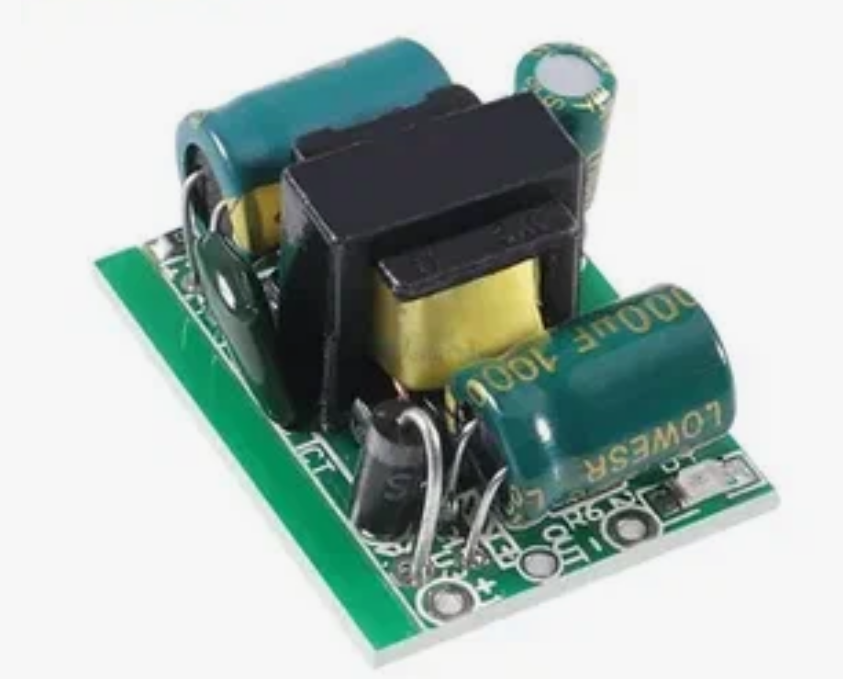

3.2 Aplicaciones principales Fuentes de alimentación: Los diodos y rectificadores convierten la corriente alterna de la red, (por ejemplo, 220 V CA o 110 V CA) en la corriente continua necesaria para alimentar prácticamente todo equipo electrónico. Protección de circuitos: Se usan diodos para evitar que corrientes inversas dañen componentes, como en la protección contra polaridad invertida en baterías. Señalización y visualización: Los LED funcionan como indicadores de encendido, luces de notificación o incluso en pantallas LED de mayor tamaño. Regulación y referencia de voltaje: Diodos Zener y otros diodos especiales, se usan para generar referencias de voltaje estables, en fuentes de alimentación lineales y circuitos de medición.
