Diodos  o Rectificadores

Los diodos son componentes electrónicos fundamentales que permiten el paso de la corriente eléctrica principalmente en una sola dirección. A continuación, abordaremos sus características básicas, cómo funcionan los rectificadores y por qué son tan importantes en el mundo de la electrónica.



1. ¿Qué es un diodo?

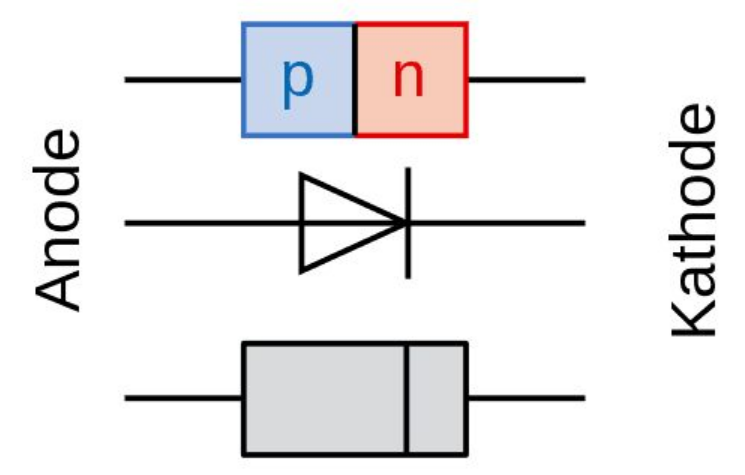

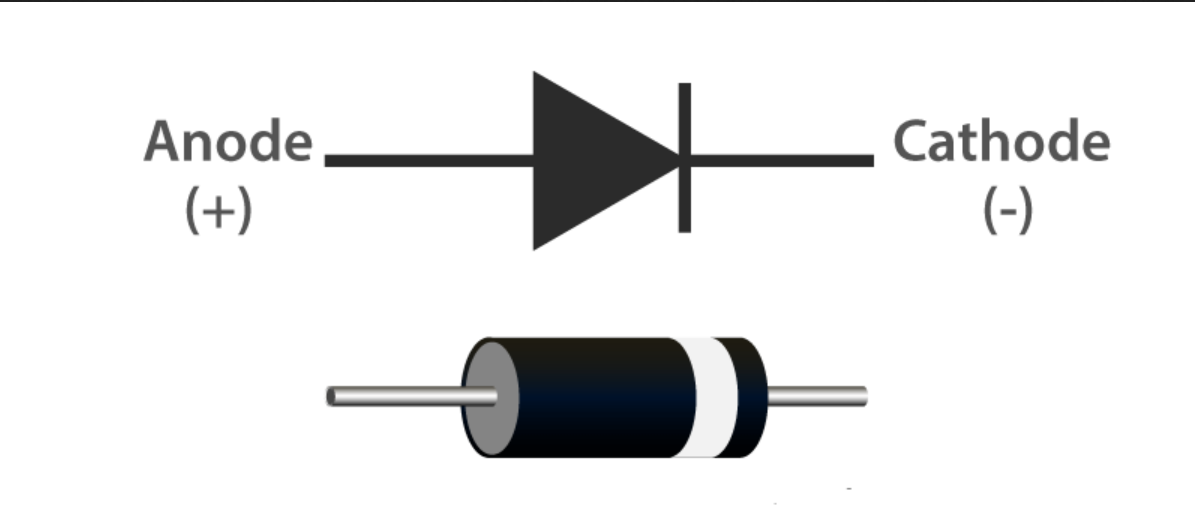

Un diodo es un dispositivo semiconductor formado por la unión de dos materiales: tipo P (positivo) y tipo N (negativo).

Esta unión se conoce como unión PN y es la responsable de la propiedad más importante del diodo: conducir corriente en un sentido y bloquearla en el contrario.



1.1 Conducción en polarización directa

• Cuando se aplica un voltaje positivo al lado P y negativo al lado N, el diodo se polariza directamente.

• A partir de un voltaje umbral (se le llama así al valor del voltaje, a partir del cual el empieza a conducir, alrededor de 0,7 V en diodos de silicio), la unión PN permite el flujo de corriente.





















































































































.





1.2 Bloqueo en polarización inversa   Si se intercambian las polaridades (positivo al lado N y negativo al lado P), se dice que el diodo está polarizado inversamente. En esta condición, prácticamente no circula corriente, salvo una corriente de fuga muy pequeña. Sin embargo, si el voltaje inverso es demasiado alto, el diodo puede dañarse y “romperse” (avalancha) 2. Tipos de diodos más comunes Diodo de unión PN estándar: El más básico y utilizado en circuitos de rectificación, protección o conmutación. Existen  muchos otros  tipos de diodos,  que iremos estudiando.Entre ellos mencionaremos el Diodo Zener Diodo Schottky Diodo LED (Light Emitting Diode) Diodo de Túnel, Varactor, etc.
