Polaridad del diodo

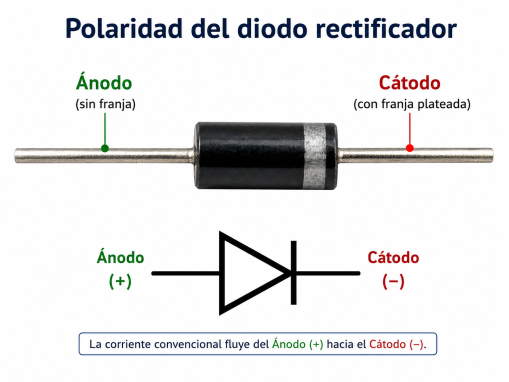

Un diodo tiene dos terminales principales:



• Ánodo: terminal por donde entra la corriente convencional cuando el diodo conduce.
• Cátodo: terminal marcado normalmente con una banda en el cuerpo del diodo.
•

Cuando el ánodo está conectado al positivo y el cátodo al negativo, el diodo queda en polarización directa y puede conducir corriente.



En diodos de silicio, normalmente empieza a conducir cerca de 0.7 V. Este valor se conoce como voltaje umbral.



Si el diodo se conecta al revés, queda en polarización inversa y bloquea el paso de corriente, siempre que no se excedan sus límites máximos.



Idea clave:

La banda marcada en el cuerpo del diodo indica el cátodo y coincide con la línea vertical del símbolo electrónico
